一、概述
???????
濟南思明特科技有限公司生產的該試驗臺適用于渦輪增壓管路的 PVT 試驗，即管路等內部介質（高低溫空氣）循環脈沖壓力試驗、管路內部（空氣）及環境溫度交變以及對應的三維振動試驗。試驗臺可自動進行沖擊試驗，自動記錄沖擊次數，自動控制內部介質及外部環境溫度，計算機屏幕可顯示各試驗的數據（脈沖進口、出口壓力，介質溫度，環境溫度，振動振幅）曲線及波形，所有試驗數據自動采集、自動處理、自動計算、自動存儲，并支持多種方式查詢及調用。試驗臺可以同時進行，壓力，振動以及溫度的試驗。其中溫度包括環境溫度以及介質溫度兩種溫度可以分別同時控制。

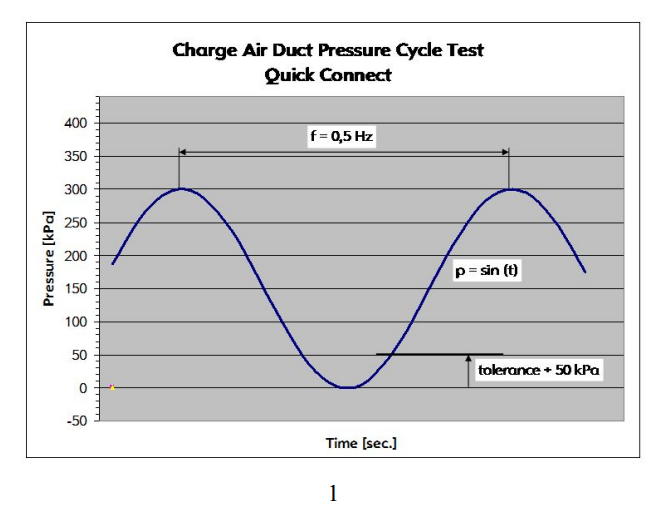

圖1
二、脈沖參數
（1）脈沖壓力可調范圍：0~5bar，脈沖頻率可調范圍：0.1~1Hz，可試驗波形：正弦波、
方波、梯形波、以及下圖所示的復合波形。
對于正弦波（圖 1） ，頻率能夠在 10~60 次/分鐘可調。目前在用的頻率有 12 次/分鐘，30次/分鐘。對于梯形波 （圖 2） ， 能夠在 3s 內實現升降壓。 保壓過程： 高壓 0~10min 可調， 低壓 0~30min可調 ，0~38h 是高壓保壓階段；38~49h 是 Pu~Pm 的梯形脈沖階段，升降壓速率 1s，Pm 保壓 5s，Pu 保壓 5s；目前在用的有如下壓力參數：Pu=1.4bar，Pm=1.5bar；Pu=1.3bar，Pm=1.4bar；Pu=1.7bar，Pm=2.15bar。
（2）壓力脈沖可由程序設定按下述波形進行循環試驗：Pm、Pu 值和時間均可設定。
三、振動
（1）振動頻率：0.2-2 Hz；振幅 30mm，定頻振動，可實現實驗過程人工改變頻率、
振幅
（2）振動產生方式:機械式。能夠?qū)崿F(xiàn)三維振動，和單維振動方式
（3）三方向加速度傳感器。
四、型號選擇
產品名稱 |
渦輪增壓軟管pvt試驗脈沖疲勞試驗機 |
產品型號 |
SUP_WMCXT_100 |
基本原理 |
計算機控制壓力波形曲線，控制實驗溫度，控制振動 |
性能參數 |
試驗壓力 |
0-0.5MPa |
控壓精度 |
±1％ |
壓力值分辨 |
0.001MPa |
試驗介質 |
空氣 |
操作方式 |
計算機控制或半自動控制 |
測試工位 |
1-4 |
設備構成 |
壓力脈沖裝置、溫度控制裝置、振動裝置 |
適用范圍 |
渦輪增壓器軟管 |
