一、應用范圍： ???????

濟南思明特生產的塑料管材壓力循環沖擊試驗機3MPa的壓力循環水錘試驗的專用試驗機。用來檢測管件是否達到設計要求。微機控制方式進行參數設定，微處理器自動控制完成試驗，可生成EXCEL并打印報告。

水錘主要技術參數：

二、設備構成

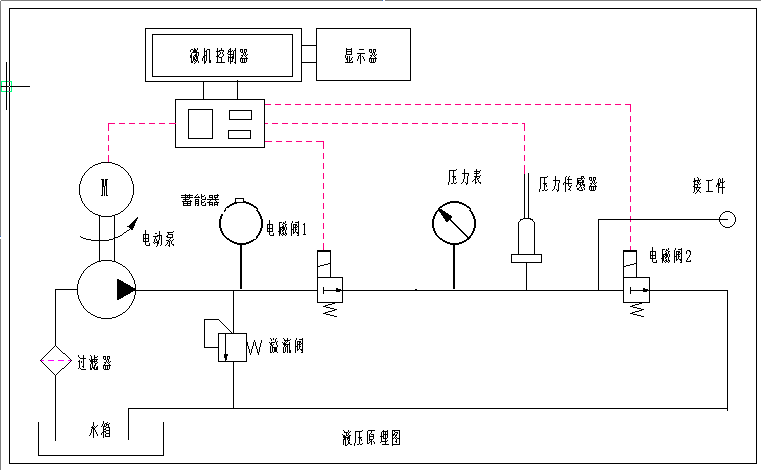

循環沖擊試驗:原理示意由統一泵源(電機電動泵\水箱及附件)電解點壓力表、低壓溢流閥、電磁閥1、電磁閥2、壓力傳感器等組成。通過調節低壓溢流閥調節試驗所需的壓力，試驗時電磁閥1開啟系統壓力進入試樣達到最大設定壓力，壓力傳感器采集壓力信號傳送給處理器，處理器采集后進行數據處理通過微機實現壓力曲線波形。原理示意圖如下：

試驗過程說明:首先是將被測試管件充滿水，然后連接關管路，調整試驗壓力，在微控制器上進行參數設置，包括壓力、周期、次數等。啟動試驗泵從介質箱內將水泵入管路，程序則自動進行壓力循環。
耐壓試驗：在耐壓試驗時其控制過程是接好試樣后啟動試驗則電磁閥1通電打開主路高壓液體充入進入試樣，壓力傳感器將壓力信號傳給PLC處理，當達到設定的目標壓力后，PLC發出指令關閉電磁閥1進入恒壓過程，支路蓄能器對高壓液體進入支路起到緩沖及蓄能的作用，有效保證了恒壓精度，電磁閥2起到泄壓作用，同時也可參與壓力調整及控制。加用蓄能器這樣可以保證泵液體快速進入試樣，更好保證爆破的升壓速率。

三、型號選擇

相關產品：

濟南思明特管材靜液壓試驗機主要用于以下零部件的出廠檢測：汽車軟管類： 轉向管、剎車管、空調管、燃油管、冷卻水管、散熱軟管、暖風軟管、空氣濾芯器軟管、渦輪增壓系統軟管、工程液壓軟管；航空軟管和管匯；其他硬管或接頭以及汽車剎車泵、散熱器、油冷器、缸體；工程液壓軟管主要用于液壓設備、工程機械、礦山機械等液壓管爆破試驗；閥體，缸筒等需要檢測壓力的設備的耐壓、爆破試驗。

詳情請點擊：管材靜液壓試驗機

汽車管材油壓爆破試驗機試驗壓力0~280Mpa，主要用于各種汽車管材最高壓力280Mpa的耐壓，爆破試驗?？刹捎糜嬎銠C控制，實時顯示壓力曲線，試驗壓力，試驗時間等參數，可在范圍內對其任意調整，達到設定的參數值自動停機并報警。本試驗機使用壓縮空氣作為動力源，輸出壓力與驅動氣源成比例，達到最高壓力時，輸出流量為零，無需另外溢流。

更多詳情請點擊：汽車管材油壓爆破試驗機

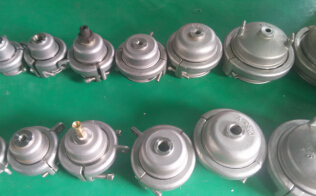

管材耐壓試驗系統-A型夾具

1）適用于PE、PVC、PE-RT、PB、PP-R、ABS、內襯鋼骨架復合等管材，設計承壓最大為6.0MPa。

2）采用不銹鋼精鑄造加工，密封原理為先裝卡后密封A型結構，材質全部采用優質不銹鋼材料，外表面不銹鋼本色均勻一致，試驗時永不生銹；
3）夾緊塊設計為輕量化設計結構，保證強度的情況下體現為質量輕，易于搬運及組裝操作；
4）采用圓環封頭支撐，防止夾具放入恒溫介質箱時造成恒溫介質箱底部磕碰及變形損壞；

yalipilaoshiyanji-y
