一、應用范圍：
???????
濟南思明特油管扣氣密封檢測試驗臺主要用于油管、套管扣得氣密封實驗，高實驗壓力140MPa，遵從實驗標準：SYT6872-2012?？蛇M(jìn)行套管扣的氦氣密封性檢測。實驗數據可計算機輸出打印。本試驗機試驗過程中，可以自動進行壓力補償，可配備攝像頭監控設備，實現無人試壓現場。在實際應用中，它被廣泛用于石油、化工、天然氣等行業的油管扣密封性能檢測，以確保設備在高壓、高溫或復雜環境條件下的安全穩定運行。

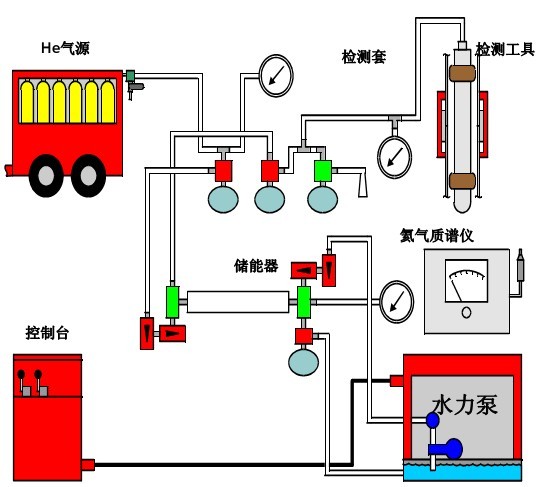

1、動力站：包括柴油機帶動的大流量增壓泵。
2、氦氣質譜儀：用于檢測氦氣泄露情況的高精度氦氣檢測儀。
3、氮?dú)馄考善鳎河糜趯⒌獨馄颗c氦氣瓶連接控制的裝置。
4、液壓絞車：用于提升封隔器的液壓動力裝置。
5、控制臺：用于控制泄壓，升壓，液壓絞車，柴油動力站的控制臺。
5、高壓蓄能器。
三、設備特點
1、現場無需電源，自備柴油動力。
2、可遠程控制各設備的運轉，安全可靠。
3、配置高精度氦氣分析儀，可精確的測定氦氣泄露情況。
3、試驗完畢可以打印試驗報告。
1、實驗壓力140MPa。
2、工作介質：氮?dú)狻⒑?/DIV>
3、蓄能器容積：30L。
4、增壓流量：30L/min。
5、可根據客戶需求選擇配置便攜式自動記錄儀。
五、型號選擇
產品名稱 |
套管扣氦氣氣密封試驗臺 |
產品型號 |
SUP_TQMF_140 |
基本原理 |
通過高壓泵將套管內的氣體迅速提高到需要的壓力，通過氦氣檢測裝置進行泄露檢測 |
性能參數 |
試驗壓力 |
0~140MPa |
氦氣精度 |
1*10-7毫巴升/秒 |
蓄能器容積 |
30L |
試驗介質 |
氮?dú)?、氦氣混合氣體 |
壓力控制方式 |
遠程控制 |
操作方式 |
手動操作 |
試樣數量 |
1路控制試驗壓力和試驗時間 |
適用范圍 |
油管、套管扣氦氣密封性檢測 |
