一、應用范圍：
???????
濟南思明特開發的深海模擬水壓試驗機可以進行深海模擬實驗，其深度高達0-12000m（壓力范圍0-120Mpa），模擬深海高壓變形破壞測試,模擬深海高壓疲勞測試。能夠 設定升壓時間、升壓速度、保壓檢測范圍、保壓時間、試驗壓力上下線等.廣泛用于各種水下光纜，海底機器人，深海浮球、水下燈具、傳感器、深海水下rov機器人等產品的水壓模擬實驗，是各研究機構及公司的理想選擇。
二、設備構成
1.系統配置有高壓自動壓力罐可以將被測件放入到壓力罐內部。
2.配置有壓力模擬控制裝置用于模擬深海的壓力進行被測件的外部壓力的模擬實驗。
3.壓力罐的開蓋裝置可以選擇手動開蓋與自動開蓋方式用于壓力罐的自動打開關閉操作。
1、配置有手動和自動開蓋兩種模式可以進行壓力罐的打開關閉。
2、測試壓力可以自動調節，實現壓力的水深壓力的自動模擬控制，用于產品的自動壓力試驗。
3、可以選擇對水深，溫度，溶解氧，ph等其他的參數的控制
1、壓力罐直徑:φ50-φ3000mm
2、長度范圍：100mm-12m
3、深度模擬：0-12000米水深模擬覆蓋全海領域的壓力模擬測試。
4、模擬測試介質：清水、海水等
5、可根據客戶需求配置數據采集系統
五、型號選擇
產品名稱 |
深海海底水壓試驗裝置 |
產品型號 |
SUP_HD_500 SUP_HD_1000
SUP_HD_2000 SUP_HD_5000
SUP_HD_10000 (注：后邊數字代表海底深度) |
測試原理 |
通過對壓力罐內的液體進行加壓模擬不同的深度下的壓力，從而對被測件進行壓力模擬測試 |
性能參數 |
試驗壓力 |
0~120MPa（壓力可選） |
控壓精度 |
±1% |
壓力值分辨率 |
0.1MPa |
壓力傳感器 |
試驗壓力采樣頻率1秒 |
試驗介質 |
水 |
壓力控制方式 |
自動或者手動 |
操作方式 |
手動控制 ，電腦控制 |
試樣數量 |
1路 |
控溫精度 |
±2℃ |
試樣安裝方式 |
高壓水套，自動提升，無需人力 |
適用范圍 |
深海探測設備，深海光纜，海底水壓機器人配件等設備
水下閥門靜水壓力外殼、帶壓操作測試 |
相關產品
海洋環境模擬試驗機
海洋環境模擬實驗機用于模擬海洋環境的溫度、鹽度、ph、溶解氧等條件。對海底環境進行全方位的模擬，可進行被測件的耐腐蝕實驗，壓力耐壓試驗，儀器的耐用實驗，設備在海底真實水下環境的可靠性測試。更多介紹點擊 海洋環境模擬試驗機

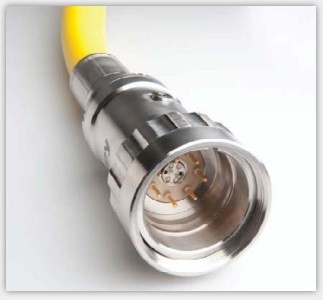

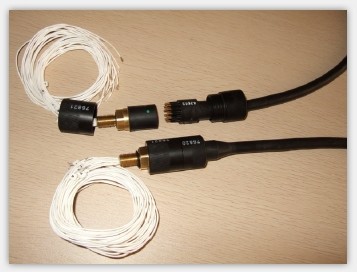

深水水下連接接頭
