一、應用范圍：
???????
濟南思明特安全閥試驗臺主要用于各種安全閥閥體的壓力試驗，可試驗起跳壓力，座封壓力等。廣泛應用于閥門生產工廠、工程質量檢測站、建筑公司、產品質量檢驗所、科研院校等各種閥門的生產檢驗、開發研究等領域。參考標準 GB／T1 3927 -92《通用閥門壓力試驗》，ZBJl6006-90《閥門的試驗與檢測》，CJ/T3055-95《燃?xì)忾y門的試驗與檢驗》，GB12242-89 《安全閥性能試驗方法》等。
二、控制方式
安全閥試驗臺分手動控制、電腦控制兩種。配置有安全閥的液壓自動加緊工裝，可對安全閥的進行自動加緊，夾緊力可調，夾緊壓力大，輸出穩定。對于壓力控制方式也配置有多種工作方式，可對安全閥進行自動微機控制，輸出試驗報告。
三、安全閥試驗臺設備特點
1、壓力校驗精度：0.4%；。
2、中口徑座：DN15～DN200，設有液壓升降控制按鈕和液壓壓力表，并設有工位閥，可測試高壓和低壓安全閥，氣路設有防止高壓串入低壓系統的單向閥。
3、大口徑座：DN250～DN400，設有液壓升降控制按鈕和液壓壓力表，并設有工位閥，適合測試低壓大口徑安全閥。
4、控制臺在不銹鋼操作面板上設有八個指針式壓力表雙重顯示壓力，壓力表分為四檔量程，1.6MPa、4MPa、16MPa、60MPa，壓力表精度0.4級。操作面板分別安裝高低壓氣源壓力表，操作面板設有
1、校驗壓力：50MPa內
2、校驗介質：空氣、氮?dú)狻⒁后w
3、試驗口徑：根據不同的產品試驗口徑范圍：DN15-DN300MM。
4、控制方式：手動、自動兩種工作方式。
五、型號選擇
產品名稱 |
安全閥試驗臺 |
產品型號 |
SUP_STXT_7,SUP_STXT_21,SUP_STXT_50 |
基本原理 |
根據閥門的不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給試樣中，進行閥門的長時間靜液壓試驗和爆破。 |
性能參數 |
試驗壓力 |
0~50MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.1MPa |
壓力傳感器 |
1HZ |
試驗介質 |
空氣、氮?dú)?、液體 |
壓力控制方式 |
手動、自動 |
操作方式 |
手動控制 ，電腦控制 |
試樣數量 |
1路 |
試樣安裝方式 |
液壓自動加緊 |
結構組成 |
安全閥加緊動力站、加緊工作臺、壓力控制系統 |
適用范圍 |
安全閥 |
濟南思明特科技有限公司研發的海底閥校驗臺主要用于海底閥結構及材質檢測、兩個進氣口氣密封測試氣開口測試。 設備配置有自動夾緊裝置用于夾緊被測件。系統通過氣控方式或者手動方式夾緊。
參考標準：API 6DSS 水下管道閥門
海底閥校驗臺
安全閥在線校驗儀采用閥瓣位移法判開方式進行在線檢測，并且可在線對突跳安全閥壓力整定，并網后的閥門的壓力整定，電站鍋爐安全閥、汽機安全閥、過熱器安全閥在線校驗不需要系統變壓，不擾動工況。適用于石油石化、化工、電力、天然氣、冶金、海洋石油及特檢等行業安全閥在線調校驗。
壓力釋放閥校驗臺模擬油浸式電力設備內部發生故障時壓力釋放閥的動作機理，應采用先進的微機測控技術，通過實時采集壓力信號，以達到精確檢測壓力釋放閥時效開啟壓力值、開啟壓力值和關閉壓力值的目的，徹底解決了靠人工讀取壓力表數值而造成的測試精度低的問題，具有校驗精度高、測試準確、重復性好等優點（校驗臺，非便攜式）。
閥門水壓耐壓試驗機主要用于閥門的水壓耐壓強度試驗，設備配置獨立增壓泵。設備包括操作臺、組合管路、閥體連接座、控制開關、泄壓裝置。操作臺內管路采用304不銹鋼無縫管，和外部連接出入口連接高壓軟管M16X1.5螺紋，加端面O形圈密封。
femenshiyanji-f
儀表閥強度試驗機主要用于流量計殼體、截?cái)嚅y、止回閥、安全閥、調節閥、分流閥等儀表閥的耐壓強度試驗。在測試過程中，如果設備在保壓過程中發生泄漏，可以自動進行壓力補償，具有測試壓力穩定、壓力測試精度高等優點。
智能型水介質高壓安全閥校驗臺主要用于公稱壓力 PN≤160MPa 的高、中、低壓安全閥的密封性能、起跳壓力、回座壓力等性能測試。本設備采用工控軟件制作，壓力顯示數字化，自動識別、記錄整定壓力；測試數據自動進入數據庫；自動生成需方規定格式的 Excel 格式的安全閥校驗報告。
濟南思明特科技有限公司研發的閥門試壓系統用于閥門水壓試驗的檢測設備。是根據井下作業試壓生產的需求，專門設計制造的，從設備的硬件到軟件，完全能夠滿足閥門等各種試壓件的試壓需求。
飛機液壓安全閥試驗臺主要用于飛機用安全閥、液控單向閥、換向閥、截?cái)嚅y等承壓件的高壓測試系統，可以實現安全閥的起跳壓力、回座壓力、密封性能。本試驗臺出口壓力無級可調，高、中、低壓安全閥在同一校驗臺上校驗。
安全閥定壓校驗臺配氣體增壓系統，可直接將中壓氣體增至高壓，用于高壓氣體介質安全閥的校驗。雙座式氣動夾緊結構，操作方便、快捷。小口徑座卡腳采用同步聯動式偏心盤專利結構，校驗時不用放置中心墊。適應不同通徑，高效、方便、快捷。大口徑座具有根據不同口徑和壓力的夾緊力無級可調結構，適用中高壓安全閥的校驗。
緊急泄放裝置密封試驗機主要用于人孔蓋緊急泄放裝置的密封性能檢測。本試驗機PVC操作面板，壓力指針顯示，即時精確，方便用戶快捷查看壓力值。全套試驗由電腦控制。電腦顯示器顯示測量數據，也可以打印出試驗數據條。 系統配置有自動夾緊工裝，用于人孔蓋的自動裝夾密封，并配置有數據采集裝置用于產品的自動密封。
閥門壽命試驗機用于檢測閥門的使用壽命，可進行閥門的疲勞開關強度試驗，對于檢測閥門開關壽命有重要作用，閥門壽命試驗機從DN3-DN500,檢測壓力從0.2MPa到50MPa的壓力?？蛇M(jìn)行閥門的開關扭矩，閥門開關行程，閥門轉速進行設定。用于檢測壽命試驗

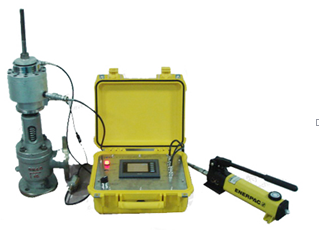

安全閥在線校驗臺
彈簧安全閥的開啟、關閉動作是依靠其進口端的介質壓力變化和彈簧預緊力來使閥芯自動開啟及關閉。當介質壓力（內壓）升高到提升力比彈簧預緊力大時，閥芯克服彈簧預緊力自動開啟，泄放多余的介質，使內壓下降，又由于彈簧力的作用，當內壓降至安全值時，閥芯自動關閉，泄放停止。
根據這個原理，可以設想，在線（又稱熱態）測量或調整安全閥時，如果由外部提供一個向上的附加力，則當介質壓力與這個附加力的總和剛剛克服彈簧預緊力時，閥芯同樣也會開啟，甚至在沒有介質作用的離線（又稱冷態）條件下，單獨由外部附加力克服彈簧預緊力時，閥芯也可開啟。通過這種平衡關系的原理進行安全閥的在線校驗工作。
相關產品
濟南思明特研發生產的呼吸閥實驗設備可用于檢測呼吸閥的實驗性能，呼吸閥試驗臺利用真空泵得到負壓壓力來檢測呼吸閥的吸入開啟壓力，利用空氣壓縮機得到正壓壓力來檢測呼吸閥的呼出開啟壓力，從而檢測出呼吸閥的吸入、呼出的壓力值是否符合標準（國標SY/T0511-1996），判定呼吸閥是否合格。可用于檢測油罐車的呼吸閥性能
點擊進入 呼吸閥試驗臺

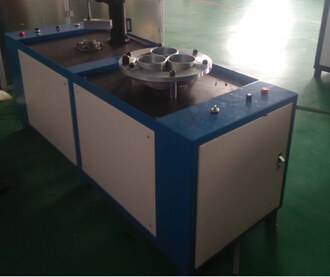

安全閥研磨機
