一、產品介紹：

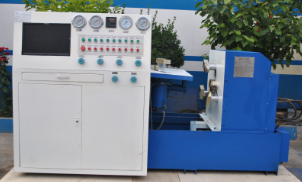

濟南思明特科技有限公司研發的抱壓式閥門試驗臺適用于直通式法蘭連接類型閥門的密封和閥體強度的壓力性能試驗，參考國家標準GB/T-13927-2008《通用閥門壓力試驗》、JB/T9092-99《閥門的檢驗與試驗》和AP1598 美標等有關標準，對法蘭連接形式的閥門進行強度、密封和上密封性能的試驗。
二、參數介紹
測試閥門通徑 (mm) |
DN80-DN300 |
口徑高測試壓力 |
16.0MPa |
移動架開檔距離 |
200-1080 |
油缸產生力 |
211噸 |
液壓系統 |
流量 |
25L/min |
高壓增壓 |
3.0-31.5MPa |
電機 (kw) |
3.0 |
電源 |
380V/50HZ |
三、特點
1 夾爪抱壓法蘭方式壓緊，符合GB/T13927-2008,JB/T9092-99 及API598 所規定的要求。
2 左側夾緊裝置設置為活架形式，可左右行進，適合不同長度閥門的測試。
3 右側翻轉盤可進行90 度翻轉，便于對閥門進行氣密封檢測。
4 設有聲光報警功能，保壓結束后設備自動蜂鳴報警，燈光提醒測試結果是否正常。
5水管路為304不銹鋼材料，測試臺配制高、低壓不銹鋼水泵。
6 閥門氣體低壓密封試驗；在PLC數據管理系統中配置計泡計數器，閥門出口端設置氣泡檢測裝置，如果閥門密封面有泄漏的情況下，閥門的進口端的氣體會進入閥門的出口端，通過管道進入到氣泡檢測裝置，遇水形成氣泡，測試臺通過紅外線捕捉氣泡個數顯示在PLC上面，從而根據每分鐘產生的氣泡個數來計算泄漏量，計泡計數器要滿足ANSI/FCI 70-2006 ANSI B16.104、 GB/T4213.2008中氣體低壓氣密性測試計泡需求。
