臥式閥門測試臺

一、產品介紹

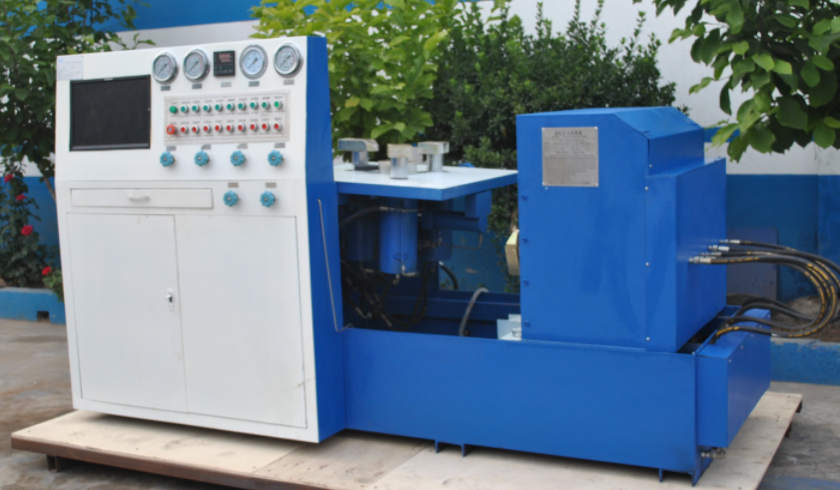

濟南思明特科技有限公司研發的臥式閥門測試臺是一種采用臥式設計的閥門測試設備，可滿足公稱通徑DN15~600的直通法蘭式或焊接式閥門進行高、中、低壓密封和強度等性能試驗。臥式閥門測試臺能夠自動完成試樣的裝夾、試驗壓力的設定和調節、壓力的升壓和保壓、壓力的檢測和記錄等功能，提高了試驗的效率和準確性。

二、臥式閥門測試臺參數

被測閥門公稱通徑DN：50~400毫米（法蘭聯結閥），50~100毫米（焊接閥）。
測試壓力PN：不大于32MPa。
額定電壓 ：交流380V。
額定功率 ：8.5KW。
控制線路電壓：交流220V。
液壓用油 ：N46號液壓油（液壓油自備）。
油路系統壓力：不大于25MPa。
油溫不超過60℃，不低于2℃。
試驗介質：水（允許加防銹劑）、煤油或粘度不大于水的其他介質。
試驗溫度（環境溫度）：2℃～40℃。
夾持長度：850mm。
夾持長度：50mm。
橫向間距：670mm。
夾持力：50T。

三、臥式閥門測試臺特點

臥式閥門測試臺可以自動判斷閥門的密封性能是否符合要求，提高了檢測的準確性和可靠性。
臥式閥門測試臺采用電氣集中控制，上位機采用計算機，下位機采用PLC，控制軟件采用正版力控測試軟件。
適用于多種形式的閥門測試，具有自動化程度高、高精度測試、安全性好、試驗介質多樣化、系統集中控制等特點，是閥門生產和使用過程中必不可少的檢測設備之一。

.

.
