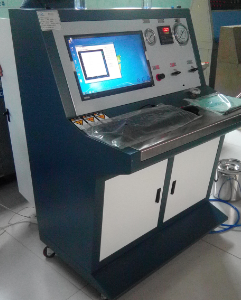

井下工具氣浸試驗系統
一、產品介紹：
濟南思明特科技有限公司生產的井下工具氣浸試驗系統采用氣浸試驗的方法對井下工具、井下封隔器、密封元件的耐壓性能檢測，現場采取高溫與高壓分離、油與電氣分離，使用安全。 滿足不同壓力等級的試壓試驗。整個試壓試驗過程全部電腦控制，所有的試壓泵試驗設定和操作都可在自動控制臺完成，也可以手動遠程單獨控制各個部件，實現全方位試壓的無人現場。計算機自動生成壓力、時間曲線，實時顯示，并將各種數據存儲，隨時可打印出檢驗報告。計算機自動卸壓和手動卸壓雙重卸壓裝置，更加安全可靠。設備自動實時監控。電氣控制部分遵循電器行業標準，采用數據采集卡，控制性能穩定，數據真實可靠。
API Spec 16A /ISO 13533 鉆通設備規范；
API Spec 16C 節流和壓井管匯；
API Spec 6A /ISO 10423 采油樹和井口裝置。
SY/T5127-2002井口裝置和采油樹規范
SY/T5328-1996熱采井口裝置
公共安全行業標準及部對安全防范工程管理要求
二、井下工具氣浸試驗系統參數
適用介質：液壓驅動
試驗介質：氮?dú)?
氣體介質：壓縮空氣0.2~0.7Mpa
試驗壓力：0~140MPa
試驗工位：1 個或多個
試驗溫度范圍：室溫~200℃
壓力精度：±1%FS
數據處理、數據備份報及告生成自動進行
數據輸出：打印機和移動存儲設備
三、井下工具氣浸試驗系統特點
試采用不驗系統所有高壓管路均銹鋼材質，能適合水、油、乳化液等大多數液體介質，采用無焊鏈接，錐面密封，可反復拆卸，安全可靠。
可配備監控裝置，對試驗現場全方位監控，全過程錄像數據壓縮存盤。
可 編輯定制試驗過程及試驗參數，滿足客戶不同規格、性能產品的試驗要求。
shiyouhangyeshiyanji-sy
高壓堵漏實驗儀主要用于模擬地層溫度、壓力等條件，記錄泄漏時間、泄漏量、泄漏時間和模擬泄漏層的泄漏狀態，靜態評價泥漿泄漏效果。通過泄漏試驗，研究了各種地層泄漏效果的不同泄漏。為防止鉆井工程泄漏，正確處理鉆井工程泄漏事故，提供了完整有效的科學依據。
井下工具試驗裝置針對連續油管高溫高壓井下工具測試要求而設計的專用裝置。它以一臺大功率變頻電機柱塞泵和三件工具測試儀器為核心通過PLC進行系統控制。主體分為連續油管井下工具試驗臺和模擬井下300℃高溫環境循環系統兩部分，采用人工上、下工具，自動夾裝，液壓推進等進行測試，評定工具的使用參數及維保狀況。
礫石充填防砂形態模擬實驗裝置用于高度模擬井下擠壓充填施工工況，研究礫石再不同的工藝情況下的形態，對施工工藝有進一步的參考，以及疏松砂巖儲層縱向非均質性對礫石層擠壓充填形態的影響，并根據實驗結果為不同條件下防砂井礫石充填作業的施工方案、產品優化提供作業依據。
其他產品
高壓氣密性試驗機 0-210Mpa 氣密性試驗， 可進行多路試驗，能夠滿足鉆井防噴器、采油（氣）樹和井口裝置、節流和壓井管匯等產品的出廠檢驗，并同時能夠滿足上述產品的功能試驗。本型號氣密封試壓臺適用于石油工程的管材，防噴器、閥門、采氣井口裝置、管匯、井下工具及航空、科研機構和各個行業等各類壓力容器的氣密性檢測。
|
