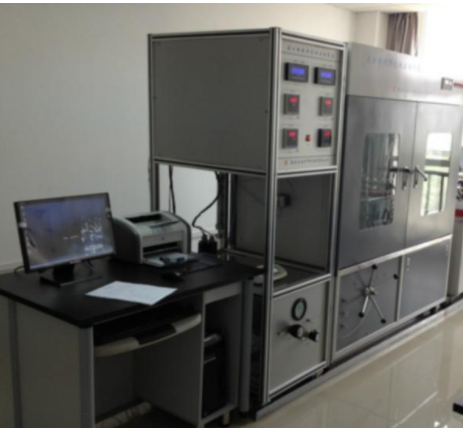

一、產品介紹：

濟南思明特科技有限公司研發的礫石充填防砂形態模擬實驗裝置用于高度模擬井下擠壓充填施工工況，研究礫石再不同的工藝情況下的形態，對施工工藝有進一步的參考，以及疏松砂巖儲層縱向非均質性對礫石層擠壓充填形態的影響，并根據實驗結果為不同條件下防砂井礫石充填作業的施工方案、產品優化提供作業依據。 廣泛應用于水利、港口、海岸防護等工程領域，提供實驗數據和模擬結果，以指導充填結構的設計和優化，減少沙淤問題，保護水利設施和環境安全。

二、礫石充填防砂形態模擬實驗裝置特點

觀測礫石再不同的情況下的模擬狀態為施工做提前預判，充分利用現有試驗環境進行模擬測試。
數據整理與分析裝置通過有線或無線的方式分別與流量傳感器、壓力傳感器分別進行進口與出口的判斷模擬判斷被測件的情況。能夠模擬真實井下溫度、壓力，擠壓充填防砂的防砂效果和對油層滲流能力的影響。

三、礫石充填防砂形態模擬實驗裝置結構

該裝置包括水箱、驅替泵、流量傳感器、壓力傳感器、防砂模擬裝置、環壓泵、出口流量傳感器、壓力傳感器、含油在線檢測裝置、砂液分離裝置、出砂分析裝置及數據整理與分析裝置。注入泵通過高壓管線一端與儲液罐相連，另一端與防砂模擬裝置相連；防砂模擬裝置的入口管線上分別安裝有進口流量傳感器和進口壓力傳感器，出口管線上依次安裝有出口流量傳感器、出口壓力傳感器、含油在線檢測裝置、砂液分離裝置和出砂分析裝置。
