1、概述
制動機機能模擬測試設備通過將機車制動風管與模擬車輛制動單元相連接，通過操作制動閘，模擬機車連掛車輛后各種工況下的制動動作邏輯，檢測機車制動風壓、制動管路、及制動控制系統的性能是否滿足工藝技術指標要求。用于機車檢修、整備后與車輛連掛前機車制動系統的機能檢驗，以便先期發現機車制動系統的故障。
2、系統原理

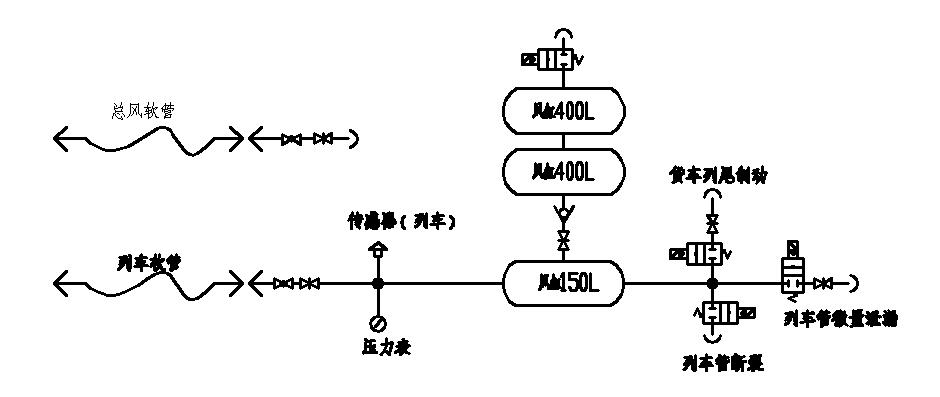

設備原理圖
3、設備功能
主要試驗項目如下：
（1）制動控制邏輯測試
系統設定完成后與機車進行連接，操縱制動閘進行制動機的充、排風控制性能測試，控制系統實時顯示試驗數據、記錄試驗過程并判斷機車制動性能。
（2）制動風壓測試
控制系統可實時顯示列車管的壓力，通過風壓曲線的變化，可判斷機車制動機的減壓制動和充風緩解性能。
（3）充風時間測試
操縱制動閘到過充時控制系統可自動檢測列車管的升壓時間。
（4）排風時間測試
操縱制動閘到初制動、常用制動等位置時控制系統可自動檢測列車管的降壓時間。
4、主要技術指標
（1）電源： AC220V/50Hz 2kVA
（2）設備環境電源： AC220V/50Hz 10kVA
（3）時間檢測范圍及精度： 0~999秒 0.1秒
（4）壓力檢測范圍及精度： 0~1000kPa 5kPa
（5）列車管缸：符合《705型試驗臺技術條件》15升
（6）連接管規格： DN25
