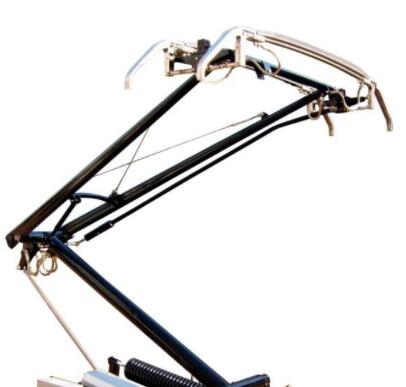

受電弓試驗臺
一、產品介紹：
濟南思明特科技有限公司研發的受電弓試驗臺用于受電弓間對受電弓檢修后進行升降弓特性試驗?？梢阅M列車運行時受電弓與接觸網的接觸情況，進行各項測試以評估其性能和可靠性。使用時需要按照規定的操作步驟進行，以保證測試結果的準確性和可靠性。具有受電弓靜態壓力特性全程自動測試，升降弓時間測量，升弓高度測量，定高度調力功能。測試曲線及結果應能通過打印機按測試記錄卡的形式打印輸出，應便于存檔。
參考標準：
TB/T1456-2004（鐵路應用機車車輛干線機車車輛受電弓特性和試驗）IE
C60494 (電力機車動車受電弓規則)
二、受電弓試驗臺參數
內容 |
參數 |
輸入電源 |
AC220V 50HZ |
升弓高度測量 |
0～1700mm |
接觸壓力測量 |
0～200N |
時間測試范圍 |
0～99.9S |
| 試驗壓力 |
0.6MPa |
三、受電弓試驗臺特點
高度調零可通過試驗臺上的電位器來進行調節，也可通過程序的相應菜單進行調零。
實時給出升降弓時力與高度的靜態特性曲線。
可根據用戶要求測量氣壓、自動降弓性能。
|
