穩態法油一水相對滲透率測定
原理
穩態法測定油一水相對 滲透率的基本理論依據是一-維達西滲流理論，并且忽略毛管壓力和重力作用，假設兩相流體不互溶且不可壓縮。實驗時在總流量不變的條件下，將油水按一定流量比例同時恒速注人巖樣，當進口、出口壓力及油、水流量穩定時，巖樣含水飽和度不再變化，此時油、水在巖樣孔隙內的分布是均勻的，達到穩定狀態，油和水的有效滲透率值是常數。因此可利用測定巖樣進口、出口壓力及油、水流量，由達西定律直接計算出巖樣的油、水有效滲透率及相對滲透率值。用稱重法或物質平衡法計算出巖樣相應的平均含水飽和度。改變油水注人流量比例，就可得到一系列不同含水飽和度時的油、水相對滲透率值，并由此繪制出巖樣的油一水相對滲透率曲線.。
實驗流程和實驗設備
實驗流程

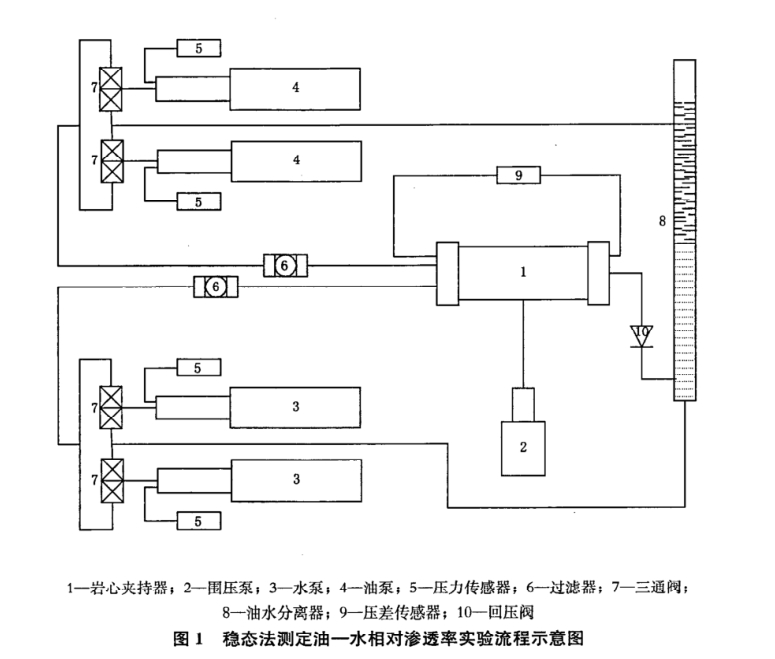

穩態法測定油一水相對滲透率實驗流程示意圖如圖1所示。
實驗設備及計量器具
實驗所用設備和計量器具及其技術指標如下:
a)巖心夾持器。
b)驅替泵:流量精度為1%。
c)壓力傳感器:精度為0. 5%。.
d)油水分離器: 0mL~10mL，分度值為0. 05mL。.
e)天平:感量為0. 0001g。
3實驗過程
將油、水按設定的比例注人巖樣，待流動穩定時，記錄巖樣進口、出口壓力和油、水流量，稱量巖樣質量(用稱重法時)或計量油水分離器中的油、水量變化(用物質平衡法時)。改變油水注人比例，重復上述實驗的測量步驟直至最后一個油水注人 比結束實驗。
穩定的評判依據
在每一級油水流量比注人時，每一-種流體至少應注人3倍巖樣孔隙體積，并且?guī)r樣兩端的壓差穩定，同時滿足以上兩個條件時判定為穩定。
|
