彎管水壓機的技術要求

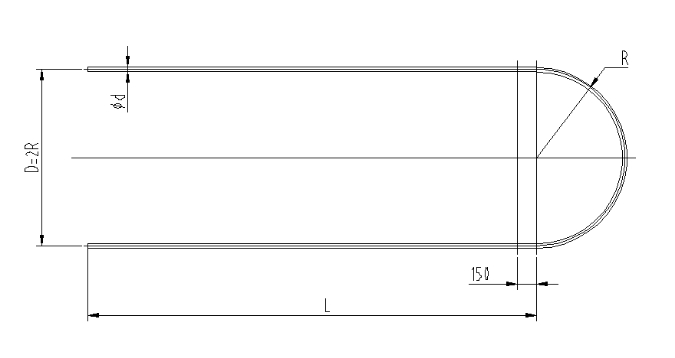

管子外徑d：Φ9.52-Φ38mm；
直腿長度L：1000-18000mm；
腿長偏差：≤200mm；
U形管跨度R：1.5d-1500mm。
- 試驗壓力：2MPa-70MPa。保壓方式：靜態保壓（預留動態保壓功能）。
- 保壓時間：5-30s可調。
- 系統壓降：≤0.5MPa/10s（系統壓力20MPa-70MPa：鋼管10s內壓降≤0.5MPa；系統壓力10MPa -20MPa：鋼管10s內壓降≤0.2MPa；系統壓力≤ 10MPa：鋼管10s內壓降≤ 0.1MPa）。
- 工作效率：≥ 30根/小時。
- 其他要求：防止管子外表擦傷，臺架與管子接觸面有尼龍板防護，尼龍板厚度≥ 20mm。密封頭及水泵，水閥，水路閥塊等材質為不銹鋼；其他部件防銹處理。
- 工作模式（含全自動水壓和手動水壓）：
全自動水壓：人工輔助放置工位后，設備感應到位后全自動夾持、送進、試壓、保壓、結束試壓退回到位后，人工搬離試驗臺；
手動水壓：所有動作均可由人工單獨控制進行水壓，操作臺設計應符合工位便利需求。
- 安全防護：由于工作壓力較高，必須做好安全防護，做好操作與試驗隔離。
- 測壓系統：水壓測試曲線記錄自動化。對測試結果進行存儲，包括各班測試總數、合格數量、鋼管規格、標號、試壓測試曲線等，可按要求查詢歷史數據、曲線，可輸出班次、日、月等統計生產報表。?
- 試壓報警系統：對試壓不合格鋼管給出報警信號及不合格明細報告。
- 操作箱：設備操作箱為仿威圖箱，設置在放便操作工位（可調節），操作箱安裝遠程人機界面，聲光指示報警器件，必要的操作開關、操作按鈕和急停按鈕，按鈕位置布置需根據現場安裝位置便于操作。在操作箱可實現對設備自動、手動操作方式切換，可對電氣設備和部件手動操作。
- 電控柜：電控柜為仿威圖柜，配置電柜空調，面板配備總進線電壓表、電流表、有功電度表、無功電度表等，電控柜內設有照明裝置和維修電源，防護等級IP54；人機界面主機系統放置于電控柜內，主機配置Intel-i5處理器，4G以上有效運行內存，1T固態硬盤。
|
