汽車氣壓控制裝置掛車制動閥靜特性響應特性試驗方法
靜特性。
1靜特性曲線。

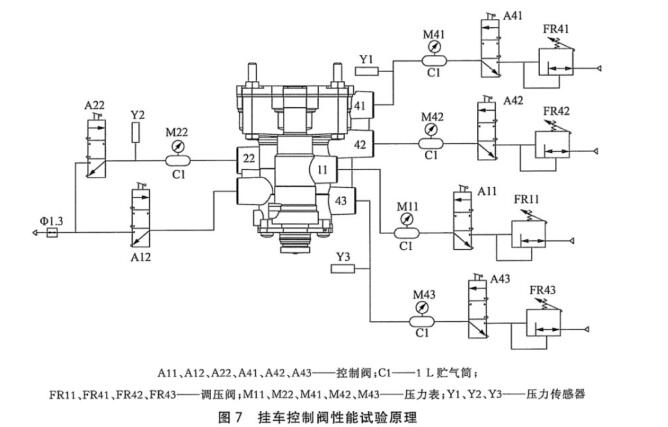

a)將圖9中樣品進氣口的1L貯氣筒更換成容積為40L的貯氣筒。打開控制閥A1，從樣品進氣口充氣至P°。在樣品擺桿分別置于空載、半載及載位置情況下，將控制A4置于充氣位置，然后操縱調壓閥FR4，使控制口輸入氣壓從零緩慢上升至P，再緩慢下降至零，同時記錄出氣口輸出氣壓隨控制口輸入氣壓變化的關系曲線。
b)控制閥A1、A4置于充氣位置，從樣品進氣口、控制口充氣至P＇。驅動操縱裝置使樣品擺桿從止點2緩慢轉動至止點1，同時記錄出氣口輸出氣壓隨擺桿角位移變化的關系曲線
2初平衡壓力。
將樣品擺桿置于滿載位置。打開控制閥A1，從樣品進氣口充氣至P，控制閥A4置于充氣位置，操縱調壓閥FR4使樣品控制口輸人氣壓緩慢上升，記錄樣品出氣口開始有氣體輸出時控制口的輸入氣壓值。
響應特性
將圖9中樣品進氣口的1L貯氣筒更換成容積為40L的貯氣筒，控制口及出氣口的壓力傳感器Y1、Y2與信號采集裝置連接。打開控制閱A1，從樣品進氣口充氣至P＇8。控制閥A4置于充氣位置，操縱調壓FR4使樣品控制口輸人氣壓以不小于2MPa/s的升壓速率上升，測量樣品出氣口輸出氣壓從零上升到額定輸出氣壓的75％所經歷的時間Tx。穩壓1min后，使樣品控制口輸人氣壓以不小于2MPa/s的降壓速率下降，測量樣品出氣口輸出氣壓從額定輸出氣壓下降到該值的25％所經歷的時間Ts
|
