冷熱水用分集水器靜壓強(qiáng)度試驗(yàn)方法

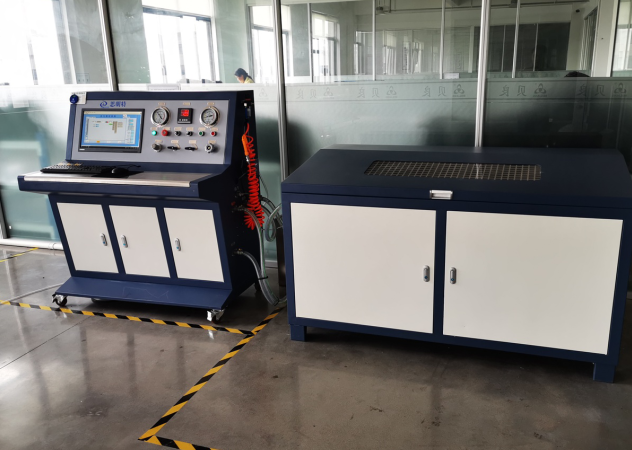

1按照相關(guān)標(biāo)準(zhǔn)的要求,選擇試驗(yàn)類型,如“水-水試驗(yàn)”,“水-空氣試驗(yàn)”或者“水-其他液體試驗(yàn)”。將狀態(tài)調(diào)節(jié)后的試樣與加壓設(shè)備連接,并排凈試樣內(nèi)的空氣。根據(jù)試驗(yàn)的材料、規(guī)格尺寸和加壓設(shè)備的性能情況,在30s~1h之間用盡可能短的時(shí)間,均勻平穩(wěn)地施加試驗(yàn)壓力至第8章計(jì)算出的壓力值。測(cè)量并記錄試樣加壓時(shí)間。
達(dá)到試驗(yàn)壓力時(shí)開(kāi)始計(jì)時(shí),必要時(shí)重置計(jì)時(shí)器開(kāi)始記錄試樣維持規(guī)定壓力的時(shí)間。
2將試樣懸放在恒溫控制的環(huán)境中,應(yīng)保持試樣之間以及試樣與恒溫箱之間的任何部分不相接觸，保持恒溫并觀測(cè) 6.2 規(guī)定的溫度偏差，按要求直至試驗(yàn)結(jié)束。
3當(dāng)達(dá)到規(guī)定試驗(yàn)時(shí)間或者試樣發(fā)生破壞、滲漏時(shí),停止試驗(yàn),記錄時(shí)間,發(fā)生11.4 規(guī)定的情況時(shí)除外。
如果試樣發(fā)生破壞,記錄其破壞類型,如脆性破壞、韌性破壞或者其他。
注:在破壞區(qū)域內(nèi),不出現(xiàn)可見(jiàn)屈服變形破壞的為“脆性破壞”。在破壞區(qū)域內(nèi),出現(xiàn)目測(cè)可見(jiàn)的屈服變形破壞的為“韌性破壞”。對(duì)于某些材料,“脆性破壞”表現(xiàn)為管材表面滲出液體。
如試驗(yàn)已經(jīng)進(jìn)行500h~1000h,試驗(yàn)過(guò)程中設(shè)備出現(xiàn)故障,若設(shè)備在1d內(nèi)能恢復(fù),則試驗(yàn)可繼續(xù)進(jìn)行;如試驗(yàn)已超過(guò)1000h,設(shè)備在3d內(nèi)能恢復(fù),則試驗(yàn)可繼續(xù)進(jìn)行。設(shè)備發(fā)生故障的這段時(shí)間不應(yīng)計(jì)入試驗(yàn)時(shí)間內(nèi)。試驗(yàn)報(bào)告中應(yīng)記錄試驗(yàn)中斷情況。
4如果試樣在距離密封接頭小于0.1l。處發(fā)生破壞,則試驗(yàn)結(jié)果無(wú)效,應(yīng)另取試樣重新試驗(yàn)(L0為試樣的自由長(zhǎng)度， 進(jìn)行組件測(cè)試時(shí),如果組件本身以外發(fā)生滲漏(密封失效或管材爆破),或因不適宜的卡槽設(shè)計(jì),或由機(jī)械加工條件而引起的失效,則重復(fù)試驗(yàn)。如有必要,更換組件,以保證組合件在最短要求試驗(yàn)時(shí)間內(nèi)保持水密性。
