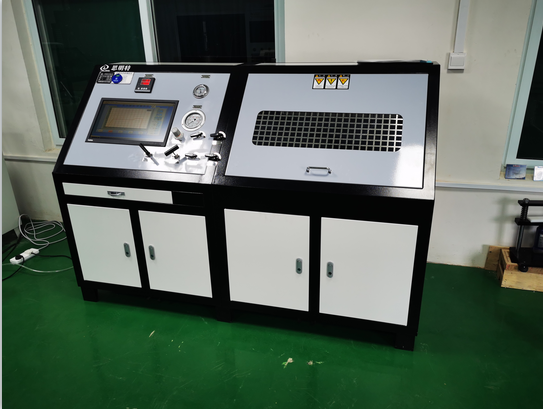

耐壓試驗(yàn)
所有軟管組件均應(yīng)進(jìn)行耐壓試驗(yàn),壓力值如表3所示，加壓時間不少于30s但不超過5min,在室溫^下進(jìn)行試驗(yàn)的試驗(yàn)液既可以是水也可以是航空液壓油或X6D-330高溫導(dǎo)熱油。
若軟管或接頭有任何泄漏現(xiàn)象或其它故障均為失敗。有防火護(hù)套的軟管組件做耐壓試驗(yàn)時,采用水作為試驗(yàn)介質(zhì)。且耐壓壓力至少保持2min,在此期間防火護(hù)套應(yīng)推離端接頭。
爆破壓力試驗(yàn)
1室溫燦破試驗(yàn)
每種規(guī)格取2根軟管組件,施加足夠壓力至軟管組件破裂,升壓速率為140土35MPa/min。整個過程均應(yīng)對軟管組件加以觀察。當(dāng)軟管組件發(fā)生破壞時,記錄破壞類型和破壞時的壓力。在表3規(guī)定的壓力值以下,不應(yīng)有任何泄漏或其它故障(見3.5.2.5)。
2高溫爆破試驗(yàn)
每種規(guī)格取2根軟管組件,裝滿合適的試驗(yàn)液,試驗(yàn)液和環(huán)境溫度為180士6C,保持1h后將壓力升到規(guī)定的工作壓力,并保壓5min,然后以140 + 35MPa/min的速率增大壓力,直至泄漏或破裂為止。在低于表3規(guī)定的高溫爆破壓力下，出現(xiàn)任何泄漏現(xiàn)象均為失敗。
|
