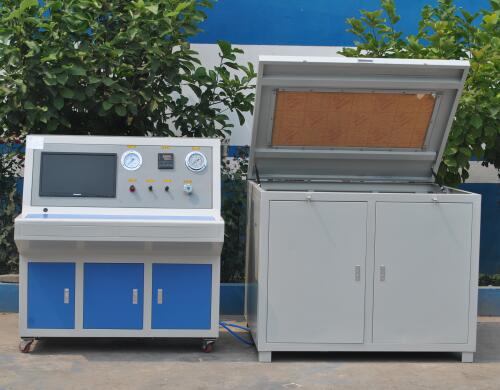

集流管水壓氣密性試驗設備
一、產品介紹：
濟南思明特科技有限公司研發的集流管水壓氣密性試驗設備能對氣體滅火系統集流管進行水壓強度試驗和氣密試驗。采用PLC進行信號采集與數據處理，通過觸摸屏來實現人機對話，試驗軟件界面可操控性強，成熟可靠。
二、集流管水壓氣密性試驗設備參數
氣源壓力：33MPa
高水壓試驗壓力：34.8 MPa
高氣密試驗壓力：23.2 MP a
主管長度5米；管徑168mm；長支管600mm
壓力測量精度：≤±0.5%fs（傳感器精度為0.5級）
計時范圍：0 - 999 9 s
計時精度：≤±0 .1s
溫度范圍：常溫
監控攝像頭：確保視頻全范圍觀看且清晰
防爆照明燈：確保攝像所需亮度
電源要求：交流220V , 50Hz,普通照明電源
三、集流管水壓氣密性試驗設備特點
1．集流管在試驗設備上能可靠固定，水壓試驗時支管朝上（以便排氣）；
2.水壓試驗和氣密試驗可手工方便切換；
3.可通過程序自動控制管路閥門的開關、試驗水箱（或水位）的升降，氣密試驗時工件應在水位下300mm以上；
4.可通過程序自由設定試驗壓力、檢測時間；
5.設備能控制試驗壓力的升降速率，滿足不大于0.5MPa/s的速率緩慢升至試驗壓力。
6.可通過視屏和攝像系統清晰監測試驗泄漏情況；
7.也可通過防爆窗（雙層鋼絲網+亞克力板）觀察到被測試件是否有漏氣 ；
8.可通過手動開關（或按鈕）操作整個試驗；
9.具有掉電保護功能，停電后系統自動卸壓，終止試驗，限度保證操作人員和設備的安全 ；
10.設備上與水接觸的材料均采用不銹鋼。采用全封閉防爆結構（防爆板厚不小于5mm），以確保試驗人員的絕對安全；
11.設備選用主要零部件清單去列出品牌型號
12.設備方案須經本公司相關部門確認。
在使用集流管水壓氣密性試驗設備時，需要注意以下幾點：
- 試驗前應檢查設備的各項功能是否正常，包括壓力表、水箱、水泵等部件。
- 試驗時應將集流管安裝在試驗設備上，并確保其固定牢固，以防在試驗過程中發生意外。
- 在進行水壓試驗時，應將集流管的支管朝上，以便于排氣。同時，應緩慢升壓，以避免對集流管造成損壞。
- 在進行氣密性試驗時，應確保工件在水位下300mm以上，以防氣壓過大導致水箱內的水被排出。
- 試驗過程中，應密切關注設備的運行狀態和集流管的狀況，如有異常應及時處理。
- 試驗結束后，應將設備關閉，并將集流管拆卸下來進行清洗和干燥。
