抗彎曲性能試驗
1試驗要 求
1.1試驗應采用能承受表8規定彎矩的接頭進行。
1.2確保彎矩測量精度不低于1.0%.
2試驗裝置

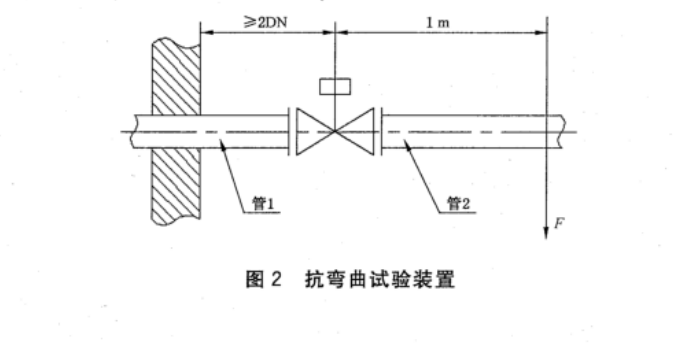

抗彎曲性能試驗裝置見圖2。
3試驗步驟
3.1如圖2所示安裝并連接好試驗裝置。
3.2在距離閥芯軸線1 m的位置施加10s的力F ,使彎矩達到表8的規定值。
3.3撤銷應力后檢查切斷閥,應無破損、無變形,試驗結果應符合規定。內密封應符合規定。
內密封試驗要求
切斷閥閥瓣與閥座之間,閥體內部進、出口之間的隔板應進行高壓氣密封和低壓氣密封試驗,在規定時間內,泄漏量不應超過表4的規定。
|
