供水部份：供水系統主要由 3 個 1 立方 PE 水箱組成，分別為自來水水箱與配比水水箱。自來水水箱通過自來水自動補水處理，配比水水箱由人工配比手動補水處理?？筛鶕?jù)實際測試進行自來水獨立使用與 PE 配比水水箱切換連接使用。測試系統由 PLC 進行控制，采用 PID 控制技術，控制變頻供水水泵進行壓力恒力供水，流量傳感器進行供水流量監測。

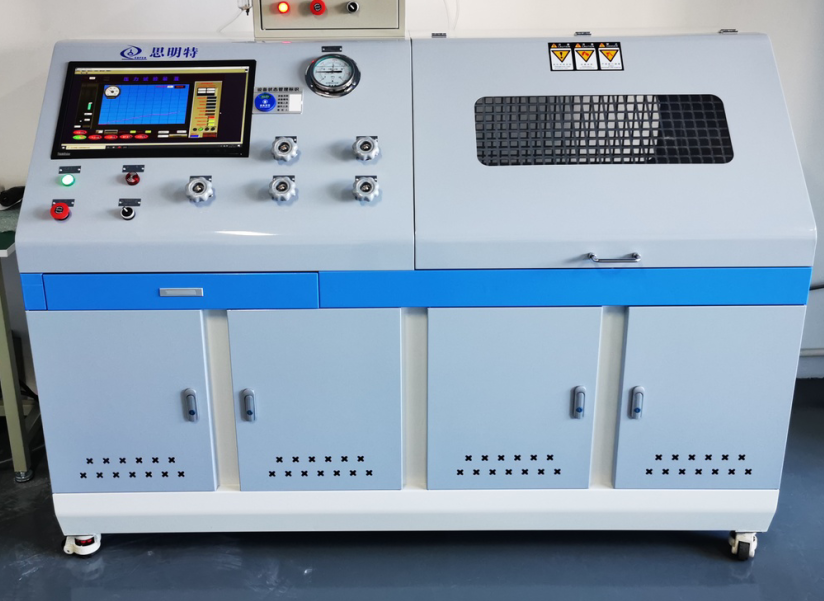

控制部份：由日本三菱 PLC 進行程式控制，17 寸顯示控制介面，42 寸顯示動態圖形顯示，以便操作人員更直觀的監控實際測試情況。
檢測臺：采用 40X80 鋁型材與 304 不誘鋼拼裝而成，共分布 3 工位。各工位上配有10A,16A 的插座各 1 個。分別對應變頻電源與市電 220V。檢測臺采用各工位獨立流量計與用水量水表進行記錄實時流量與累計使用流量。供水壓為主管路壓力顯示與各工位壓力顯示。
水路部份：進水管路采用 DN25MM，分支 5 工位管路為 DN15。各工位配有凈水水口 3
分牙口、純水水口 3 分牙口、
廢水部份：直接排走 （廢水流量=進水流量-出水口流量)
工位部份：各工位獨立控制，數據獨立監測與相關測試數據自動記錄
