封隔器耐高溫高壓性能試驗機
一、產品介紹：

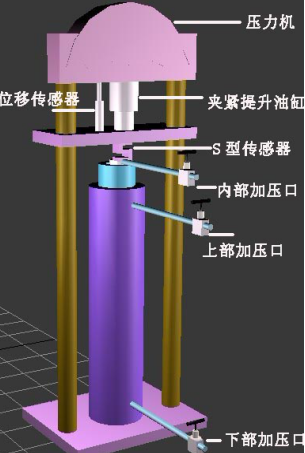

濟南思明特科技有限公司研發的封隔器耐高溫高壓性能試驗機主要用于封隔器的耐高溫、高壓性能檢測，模擬實際使用工況中的溫度和壓力，并且對壓力、溫度等參數實時測控。整封隔器溫度試驗機封隔器的溫度壓力試驗。滿足不同壓力等級的試壓試驗。整個試壓試驗過程全部電腦控制，所有的試壓泵試驗設定和操作都可在自動控制臺完成，也可以手動遠程單獨控制各個部件，實現全方位試壓的無人現場。計算機自動生成壓力、時間曲線，實時顯示，并將各種數據存儲，隨時可打印出檢驗報告。計算機自動卸壓和手動卸壓雙重卸壓裝置，更加安全可靠。電氣控制部分遵循電器行業標準，采用數據采集卡，控制性能穩定，數據真實可靠。
主要功能
并能夠滿足產品的功能試驗。整個試驗機包括控制部分,增壓部分,監視部分三部分組成.
設計標準和規范
SY/T5053. 1 ～ 2000 防噴器及控制裝置，防噴器；
GB/T20174-2006
SY/T5127 ～ 2002 井口裝置和采油樹規范；
API Spec 16A /ISO 13533 鉆通設備規范；
API Spec 16C 節流和壓井管匯；
二、封隔器耐高溫高壓性能試驗機特點
所有高壓管路均采用不銹鋼材質，能適合水、油、乳化液、氮?dú)獾却蠖鄶?shù)介質，采用無焊連接，錐面密封，可反復拆卸，安全可靠。
模擬井各腔體及中心管路獨立打壓、獨立卸壓，各模擬井之間實行手/自動切換。
思明特?cái)?shù)據采集軟件實時顯示試驗過程，自動進行壓力補償。
三、封隔器耐高溫高壓性能試驗機參數
試驗介質：清水、液壓油
試驗壓力：0-140MPa
壓力檢測精度：±0.5%FS
壓力控制精度：±2%FS
溫度控制精度：±2℃
試驗工位：1
加熱方式：導熱油加熱或電磁加熱
試驗溫度范圍：室溫~200℃
拉壓力：壓力-25T，拉力-35T
連續保溫、保壓時間：≥720h
模擬井筒規格：以客戶試件定制
安裝方式：水平或垂直
shiyouhangyeshiyanji-sy
高壓堵漏實驗儀主要用于模擬地層溫度、壓力等條件，記錄泄漏時間、泄漏量、泄漏時間和模擬泄漏層的泄漏狀態，靜態評價泥漿泄漏效果。通過泄漏試驗，研究了各種地層泄漏效果的不同泄漏。為防止鉆井工程泄漏，正確處理鉆井工程泄漏事故，提供了完整有效的科學依據。
井下工具試驗裝置針對連續油管高溫高壓井下工具測試要求而設計的專用裝置。它以一臺大功率變頻電機柱塞泵和三件工具測試儀器為核心通過PLC進行系統控制。主體分為連續油管井下工具試驗臺和模擬井下300℃高溫環境循環系統兩部分，采用人工上、下工具，自動夾裝，液壓推進等進行測試，評定工具的使用參數及維保狀況。
礫石充填防砂形態模擬實驗裝置用于高度模擬井下擠壓充填施工工況，研究礫石再不同的工藝情況下的形態，對施工工藝有進一步的參考，以及疏松砂巖儲層縱向非均質性對礫石層擠壓充填形態的影響，并根據實驗結果為不同條件下防砂井礫石充填作業的施工方案、產品優化提供作業依據。
