一、產品介紹：

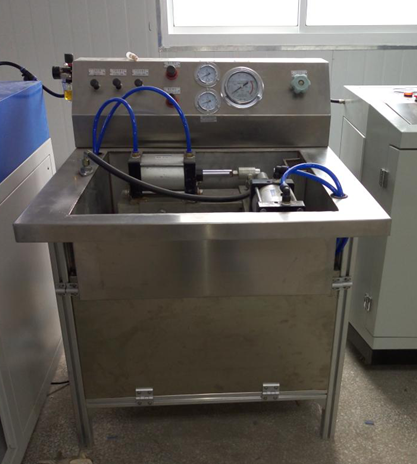

濟南思明特科技有限公司研發的不銹鋼卡壓式管件氣密實驗設備管路系統采用非焊接式連接。測試流體系統和驅動流體系統分離、測試介質多樣化。有三種不同控制方式可供選擇：手動控制、PLC控制、計算機控制。采用高速采樣卡采樣試驗數據。滿足標準GBT 19228.1-2011 不銹鋼卡壓式管件組件 第1部分 卡壓式管件、GBT 19228.2-2011 不銹鋼卡壓式管件組件 第2部分 連接用薄壁不銹鋼管。
二、不銹鋼卡壓式管件氣密實驗設備特點
1、核心增壓設備選用濟南思明特增壓泵，可輕松實現輸出壓力可調、可控。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
4、驅動氣壓范圍：0.1-0.8 Mpa；且輸出壓力和驅動氣壓成正比。
5、耗氣量：0.3-1m3/min
6、壓力測試范圍：0—1.5Mpa，根據客戶實際需求，選擇相對應的壓力。
7、壓力具有無極可調。
三、不銹鋼卡壓式管件氣密實驗設備參數
產品名稱 |
不銹鋼卡壓式管件氣密實驗設備 |
產品型號 |
SUP_QMF_1.5 |
基本原理 |
根據試樣的不同壓力，由調節閥調節輸出壓力，進行試樣的校驗。 |
|
試驗壓力 |
0~1.5MPa |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
試驗介質 |
空氣 |
壓力控制方式 |
手動控制 |
操作方式 |
手動控制 |
試樣數量 |
1路控制試驗壓力和試驗時間 |
試樣安裝方式 |
手動 |
結構組成 |
循環系統，壓力控制系統，工件安裝裝置，手動控制 |
適用范圍 |
不銹鋼卡壓式管件 |
