一、產品介紹

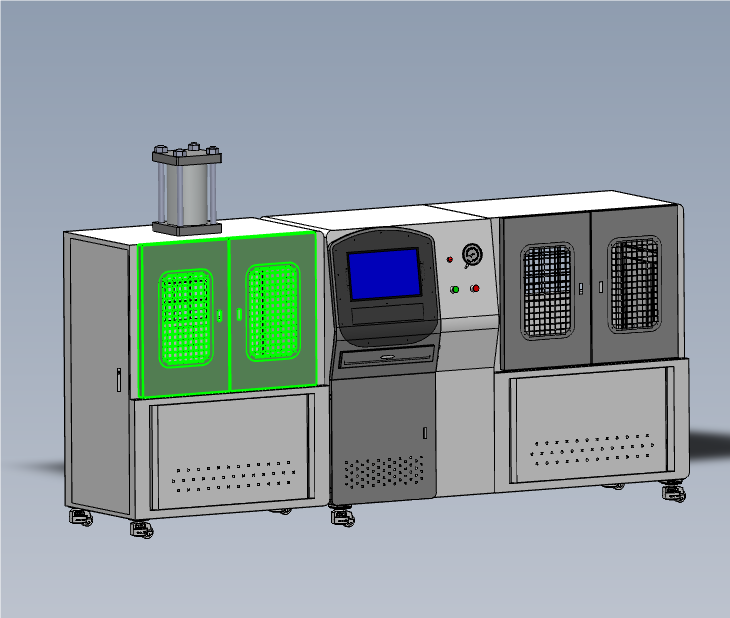

濟南思明特科技有限公司研發的巖石圍壓試驗臺主要用于模擬地下巖石在復雜應力狀態下的行為。其核心功能在于通過對巖石試件施加不同等級的圍壓，以探究圍壓對巖石強度、變形特性及破壞機制的影響。廣泛應用于地質工程、巖土工程、采礦工程、石油勘探與開發等領域。

二、巖石圍壓試驗臺特點

巖石圍壓試驗臺集成了尖端的閉環伺服控制技術，這一系統能夠精細調控圍壓、軸壓以及孔隙水壓，實現前所未有的控制精度，從而保障了實驗結果的精確性和可重復性，為科學研究奠定了堅實的數據基礎。
該試驗臺設計靈活，支持包括單軸壓縮、三軸壓縮以及孔隙水壓測試在內的多種實驗模式。這種多樣性不僅滿足了不同研究領域的特定需求，還能更真實地模擬地下巖石所處的復雜應力環境，為工程設計與地質災害風險評估提供寶貴的參考信息。
試驗過程實現了高度的自動化，涵蓋了從自動增壓、穩定壓力保持到數據采集與分析的全鏈條操作。這種自動化不僅顯著提升了實驗效率，還減少了人為誤差，確保了數據處理的高精度和可靠性。

三、巖石圍壓試驗臺參數

巖心夾持器：①巖心規格： Φ25x (長度： 10-80mm)②耐壓； 0-40MPa ③工作溫度：室溫~ 150°
材質：耐壓簡體：高強度碳纖維；兩端堵頭： 316L不銹鋼
高/低溫高壓循環系統：①系統耐壓： 0-40.00MPa； ②控溫 范圍：室溫到100°C，
高/低溫高壓循環系統：③控溫精度： +0.3°C
高/低溫高壓循環系統：④環壓跟蹤泵泵體壓力： 0~ 40.00MPa；⑤環壓跟蹤泵容積： 100+3ml
高/低溫高壓循環系統：⑥環壓跟蹤泵轉速： 0 ~ 3000rpm/min
高/低溫高壓循環系統：⑦流量精度： +0.1ml
高/低溫高壓循環系統：⑧壓力精度： +0.1%FS (圍壓泵、回壓泵均要求達到此指標)
高/低溫高壓循環系統：⑨高溫油浴循環裝置容積： 250+5ml； 四 循環泵流量0.05-60.00m/min；
溫油浴循環裝置溫度：室溫~ 100.0°C 0高溫油浴循環裝置耐壓： 0.00~ 40.00MPa圍壓保留恒壓與跟蹤二種模式O電壓： 220V+10%； 0超壓保護：圍壓壓力達到40Ma----41Mpa自動泄壓
液相注入系統：①泵體壓力： 0~40.000MPa (雙缸泵)
液相注入系統：②流量： 0.1-15.0m/min； ③流量精度： +0.1ml
增壓泵
增壓比1： 60；③其余閥門： 耐壓>40MPa；
聲波探頭①縱橫波一體，帶3mm流體管線，中心頻率120kHz ~ 500KHz②縱波測量范圍： 150~ 10050μs/m，誤差： +2%；③橫波 測量范圍： 150~ 1000μs/m，誤差： 士3%；
聲波電阻測量儀：④鋁合金機箱，內裝脈沖發射器，溫控/壓 力PID智能儀表及控溫開關⑤提供巖心圍壓，壓力： 0~90MPa；⑥采用壓 力傳感器與PID智能儀表控制圍壓，可自動跟蹤并補償壓力；⑦加熱
介質：氟油，循環加熱，工作溫度≥150°C
