一、產品介紹

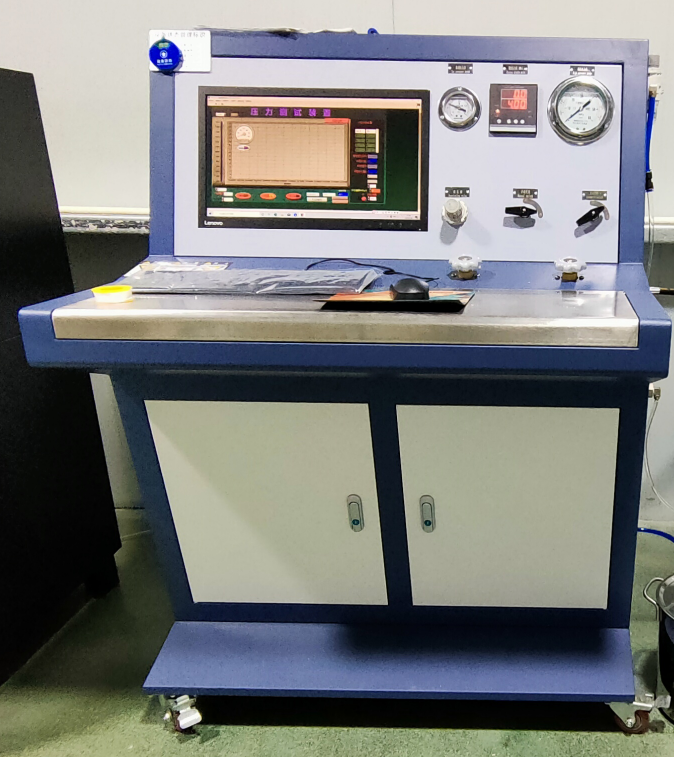

濟南思明特科技有限公司研發的水冷板側載能力試驗機主要用于水冷板的側載能力檢測。在執行測試時，都是由計算機化命令來完成，并且做實時之自動數據擷取、顯示與紀錄。本試驗機全新設計，機臺結構緊湊、操作簡單、全面涵蓋拉、壓、彎、折、剪等功能，并可實現持拉、持壓等高難度測試。

二、水冷板側載能力試驗機參數

1、負荷： 30KN
2、測量精度： ±1%
3、速度： 1.05m/s
4、振幅： ±50mm
5、被測工件范圍： 500-800mm

三、水冷板側載能力試驗方法

將快速接頭插入- -段軟管或軟管,另- -端密封。
b.在斷裂夾具上安裝-個樣品， 以12.7 mm/min+5 mm/min (0.5 in/min+0.2 in/min)的速度側載快速接頭，直到施加指定的力或快速
接頭發生斷裂。允許彎曲撓性管或軟管
c.液體燃料快速接頭,用1034 kPa+35 kPa, 10.34 bar+0.35 bar (150 psig+5 psig)空氣壓力對總成加壓。
d.對于蒸汽/排放快速連接接頭，用70 kPa+7 kPa、0.7 bar+0.07 bar (10 psig+1 psig)空氣壓力對總成加壓。
將快速連接到152n的負載上,然后停止機器，進行泄漏測試。(對于外徑小于8毫米(5/16 ")的陽管,側負載為44.5 N,并進行泄漏測試。)
f.持續側負荷至斷裂(必須超過最低要求，且不損壞試驗設備)。6.4.2驗收標準(側負荷泄漏試驗)
a.液體燃料快速接頭穩定時最大泄漏率為8 scc/min (0.71 cc/min)。
b.蒸汽/排放快速接頭穩定時最大泄漏率為2scc /min (1.19 cc/min)。

高精度：該試驗設備采用先進的傳感器和控制技術，具有高精度和穩定性，并且能夠?qū)崟r(shí)監控試驗過程中的各項參數。
安全可靠：該試驗設備采用多重安全保護措施，如緊急停機、過載保護、過壓保護等，確保試驗安全可靠。
自動化控制：該試驗設備能夠自動完成試驗過程，包括加載、卸載、變形、采集數據等操作，減少人為誤差。
