一、產(chǎn)品介紹

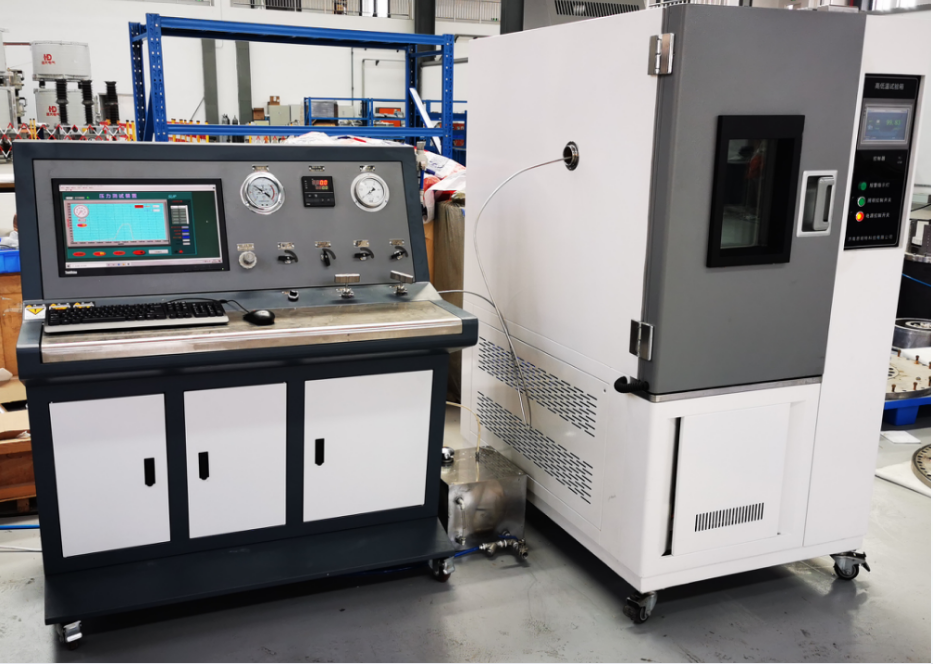

濟(jì)南思明特科技有限公司研發(fā)的氫滲透試驗(yàn)機(jī)主要用于在一定溫度壓力環(huán)境下進(jìn)行氫滲透研究。本試驗(yàn)機(jī)一體化設(shè)計(jì)，儀器與軟件合二為一，從根本上杜絕了由計(jì)算機(jī)病毒、誤操作等引起的系統(tǒng)軟件故障，保證了設(shè)備運(yùn)行的可靠與數(shù)據(jù)的安全。
二、氫滲透試驗(yàn)機(jī)參數(shù)
試驗(yàn)氣體：氫氣
測(cè)試范圍：0.01~180,000 cm3/m2·24h·0.1MPa（標(biāo)準(zhǔn)配置）
分 辨 率：0.001 cm3/m2·24h·0.1MPa
試樣件數(shù)：3 件，各自獨(dú)立
試驗(yàn)壓力：90MPa
控溫范圍：5℃~95℃（循環(huán)介質(zhì)控溫）
控溫精度：±0.1℃
控濕范圍：0%RH，2%RH~98.5%RH，100%RH（濕度發(fā)生裝置另購(gòu)）
控濕精度：±1%RH
試樣厚度：≤3mm
試樣尺寸：≥150 mm × 94mm或圓形試樣
試樣面積：48cm2
三、氫滲透試驗(yàn)方法
試驗(yàn)前應(yīng)按規(guī)定置換試樣高壓側(cè)腔體。
每組試樣分別在以下溫度和壓力條件下進(jìn)行氫滲透試驗(yàn):
A）(55+1) C, 1.15 倍氣瓶公稱工作壓力:
B) (15+1) C, 1.0倍氣瓶公稱工作壓力:
C) (55+1) C, 0.1倍氣瓶公稱工作壓力:
D) (15士1) C, 0.1倍氣瓶公稱工作壓力。
在規(guī)定的試驗(yàn)溫度下，對(duì)試樣高壓側(cè)加壓至規(guī)定的試驗(yàn)壓力，待溫度和高壓側(cè)壓力穩(wěn)定后，
測(cè)量低壓側(cè)氫氣量，在非穩(wěn)態(tài)階段至少每10分鐘采樣1次，在穩(wěn)態(tài)階段至少30min采樣1次，直至在超過(guò)24h的時(shí)間內(nèi)， 5次氫氣傳輸速率之間的偏差不超過(guò)士1%。記錄低壓側(cè)氫氣量與時(shí)間關(guān)系曲線。
低壓側(cè)氫氣量測(cè)量方法包括但不限于:
a) 測(cè)量低壓側(cè)氣體壓力變化;
b) 測(cè)量低壓側(cè)氫氣濃度變化:
c) 測(cè)量低壓側(cè)的氫氣體積變化;
d) 采用其它等效方法。
試驗(yàn)結(jié)束后試樣高壓 側(cè)的泄壓速率應(yīng)不小于實(shí)際使用時(shí)氣瓶最大放氫速率的1.2倍.
試驗(yàn)結(jié)束后應(yīng)檢查并記錄試樣 表面是否存在鼓泡及其它峽陷:在試驗(yàn)前和試驗(yàn)結(jié)束48h后
應(yīng)分別測(cè)量并記錄試樣質(zhì)量。
每組四片試樣應(yīng)按圖 1的試驗(yàn)程序，分別在氨循環(huán)試驗(yàn)前和氫循環(huán)試驗(yàn)結(jié)束48h后進(jìn)行氫
滲透試驗(yàn)。
計(jì)氫氣滲透系數(shù)。
注意事項(xiàng)：
設(shè)備安裝：在安裝設(shè)備時(shí)，必須按照設(shè)備說(shuō)明書(shū)進(jìn)行操作，確保設(shè)備連接正確、緊固可靠，防止漏氫或氫氣泄漏。
氫氣源：在進(jìn)行氫滲透實(shí)驗(yàn)時(shí)，使用的氫氣必須純度高、干燥，并且需要通過(guò)濕度檢測(cè)儀器檢測(cè)。同時(shí)，為了避免氫氣爆炸等危險(xiǎn)情況，使用前需要確認(rèn)氫氣壓力是否穩(wěn)定并達(dá)到設(shè)定值。
實(shí)驗(yàn)參數(shù)：在進(jìn)行實(shí)驗(yàn)時(shí)，需要設(shè)定好相關(guān)參數(shù)，如溫度、壓力、流速、時(shí)間等，以確保實(shí)驗(yàn)的可重復(fù)性和準(zhǔn)確性。同時(shí)，還需要定期對(duì)設(shè)備進(jìn)行維護(hù)和保養(yǎng)，檢查儀器是否正常運(yùn)行，并在必要時(shí)進(jìn)行校準(zhǔn)。
yalipilaoshiyanji-y
氫能源汽車不銹鋼無(wú)縫管氣密試驗(yàn)臺(tái)主要用于氫能源汽車無(wú)縫管、空調(diào)銅管、直縫鋼管等管材的氣密性檢測(cè)。本試驗(yàn)機(jī)操作簡(jiǎn)單方便，設(shè)有一鍵啟動(dòng)功能，試件安裝后，只需按下一個(gè)按鈕，試驗(yàn)軟件就會(huì)自動(dòng)完成試驗(yàn)。
|
