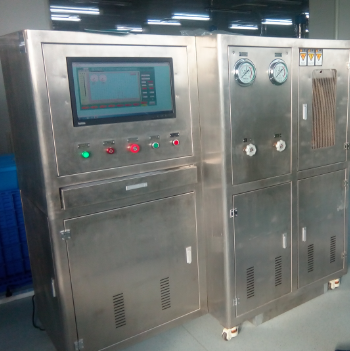

氫氣減壓閥、瓶口閥測試臺

一、產品介紹：

濟南思明特科技有限公司研發的氫氣減壓閥、瓶口閥測試臺主要用于氫氣減壓閥、瓶口閥的可靠性試驗、脈沖試驗。壓力源采用水或壓縮空氣；專用試驗容器的容積和控制驅動部件的工作狀態應滿足被試閥門在啟動后完全開啟的需要，廣泛應用于質量檢測單位、產品質量檢測站、科研院校及各種閥門的生產、開發研究等領域

二、氫氣減壓閥、瓶口閥測試臺功能要求

①滿足氫氣減壓閥性能測試要求，樣品進氣壓力2~87.5MPa，環境溫度-40~85℃，樣品后端負載流量20~700L/min范圍可調；測試各進氣壓力、溫度環境條件下，樣品出口壓力及流量的關系；
②滿足氫氣瓶口閥性能測試要求，樣品進氣壓力2~87.5MPa，環境溫度-40~85℃，樣品電壓范圍0~36VDC，驅動電流0~5A，小步進值0.01A，可測試瓶口閥響應特性（驅動電流、出口壓力信號時間關系）；
③滿足氫氣減壓閥脈沖試驗要求，環境溫度-40~85℃，樣品進氣壓力0~87.5MPa~0（壓力上下限值可調）為一個循環，共5萬次，后端樣品負載流量可調（定值）；
④滿足氫氣減壓閥可靠性試驗要求，樣品進氣壓力可調，環境溫度-40~85℃，出口單獨做一個回路，不需要流量監測，配一個孔板和開關閥，孔板滿足13bar流量700NL/min，開關閥通斷共5萬次；
⑤滿足氫氣瓶口閥可靠性試驗要求，樣品進氣壓力可調，在瓶閥的出口加手動減壓閥（出口壓力額定13bar）,后加孔板，加開關閥。當下游壓力為0時，瓶閥關上游加壓到設定壓力，瓶閥開，開關閥不開，當前后壓力均衡后，入口截止閥關，開關閥開，直至下游壓力降為0；開關頻率以目前700NL/min的系統流量定，環境溫度-40~85℃，樣品開關5萬次。

三、氫氣減壓閥、瓶口閥測試臺參數

①由蓄能器提供的100MPa的高壓氣體，經常閉電控/氣控截止閥，高壓空濾（5μm），壓力傳感器、電控調壓閥、壓力、溫度傳感器進入測試腔；
測試腔內有三路出氣口（減壓閥性能-脈沖測試、減壓閥可靠性測試、瓶口閥可靠性測試）；
測試腔出口經加熱裝置，防止過低溫度氣體介質損壞流量計；
測試腔集成溫箱，溫度范圍-40~85℃，溫變速率3℃/min，溫度均勻度、波動度等指標滿足國家要求。
測試腔配備貼片式熱電偶，可貼在樣品上檢測其實際溫度；
電控調壓閥：要求出口壓力10MPa以下時，出口壓力波動不超過±1bar；出口壓力10MPa以上時，出口壓力波動不超過±2bar；
電控負載：流量范圍0~700nL/min，可通過設定目標流量，與流量計一同實現閉環控制，流量波動±5L/min； 瓶口閥測試：配備程控電源，滿足電壓范圍0~36VDC，提動電流0~5A，小步進值0.01A；
②流量計量程10~700Ln/min, 精度±0.1%FS ；減壓閥前壓力傳感器0~120MPa，精度±0.5%FS；減壓閥后壓力傳感器0~100MPa，精度±0.1%FS；出樣品壓力傳感器0~3MPa，精度±0.1%FS，響應時間優于1μs；溫度傳感器-60~120℃，精度±0.5%FS，耐壓等級參照使用條件；
③測試臺產品進氣端至蓄能器出口管閥通徑應不小于6mm，以防產生節流；蓄能器至測試臺間管路管閥設計壓力不低于使用壓力1.5倍，管閥不銹鋼材質；
