汽車罐車緊急切斷閥試驗臺
一、產品介紹：
濟南思明特科技有限公司研發的汽車罐車緊急切斷閥試驗臺主要用與汽車罐車用各種不同型號、不同公稱壓力緊急切斷閥的各種性能試驗，滿足試驗標準《GB/T 22653-2008 液化氣體設備用緊急切斷閥》。采用觸摸顯示屏，通過點擊觸摸屏上的控制按鈕完成所有校驗操作。
試驗項目：
緊急切斷閥殼體試驗；
緊急切斷閥氣密性試驗；
緊急切斷閥切斷動作試驗；
緊急切斷閥過流性能試驗；
二、汽車罐車緊急切斷閥試驗臺參數
額定電壓：AC380V
高工作壓力：4.0MPa
可校驗通徑：DN25mm - DN65mm
管路與閥門材質：304 不銹鋼
管路通徑：水路 DN65、氣路 DN15
控制系統硬件：PLC 可編程控制器，4KW 變頻器，電腦主機（4G、1T）加 15 吋觸摸顯示屏，自動調節閥，氣動球閥等
水循環系統：流量 60M3/h，揚程 15 米，變頻水泵
開關量電壓：24V （10）氣路與水路調節閥控制信號：4-20mA
壓力與流量傳感器輸出信號：4-20mA
待校驗閥夾緊臺：液壓夾緊，夾緊力無級可調，自動保壓，夾緊力不下于 5T。
三、汽車罐車緊急切斷閥試驗臺特點

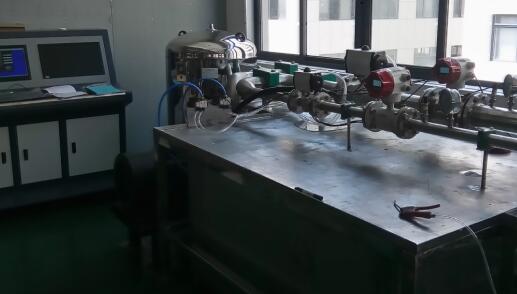

采用操作控制臺、待校驗閥夾緊臺、管路與控制閥門三個部分分體設計，方便設備的安裝、使用與維護。
不銹鋼操作面板，內部安裝電腦主機、觸摸顯示屏、PLC 控制系統、液壓泵站與電控箱等。
水路、氣路分開，全部采用 304 不銹鋼材質，水路 DN65mm，氣路 DN15mm，方便自動控制閥門的拆裝與維修等。
配備流量不小于 60M 3/h 變頻水泵，循環水槽。
項試驗過程實現全數字化，實時顯示理論曲線與實際測試過程曲線，自動將測試過程誤差控制在要求的范圍內。
