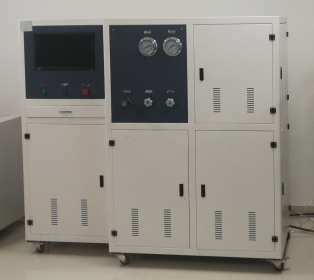

空壓機試驗臺

一、產品介紹：

濟南思明特科技有限公司研發的空壓機試驗臺用于地鐵車輛各類空壓機試驗，包括組裝過程中和組裝后磨合試驗、性能試驗、排氣量等測試項目，對干燥器組成部件排出閥、止回閥、排氣閥、O型圈等的單體試驗，以及干燥器整體的性能試驗。

二、空壓機試驗臺特點

試驗臺采用計算機測控系統，具有良好的人機界面，對試驗臺測試數據進行采集、處理、記錄、打印。
連接管路主體采用不銹鋼軟管，耐高溫、高壓，管路連接處采用活接頭連接，密封性好且易于安裝拆卸。
可采集空壓機不同測點的溫度、壓力數據。通過信號采集模塊上傳到工控機，測試軟件將采集到的信號進行分析、運算、處理，并得出試驗結果。

三、空壓機試驗臺參數

1.試驗壓力:0~150Mpa
2.試驗介質：壓縮空氣、氮?dú)?、氦氣?
3.驅動壓力：0.2~~0.8Mpa
4.測試工位：?jiǎn)喂の换蚨喙の?
5.壓力精度：0.5%F.S
6.控制壓力精度：2%F.S
7.使用環境溫度：常溫-150℃
8.控制方式：手動/數顯表/計算機控制輸入電源：AC 380V，50Hz ，三相五線
設備功率：15kW
工作介質干燥壓縮空氣
需配備儲氣罐，儲氣量不低于0.5m3
風源壓力：600～800kPa；
管路系統額定壓力：900kPa；
壓力測量范圍：0～1.2MPa；
壓力傳感器精度 ?0.1%
測量精度：不低于0.5級
轉速調節范圍：0～3000r/min
測試壓力范圍：0～1.6MPa
流量測試范圍：0.5～1.7m³/min
排氣溫度范圍：0℃～200℃，±0.2℃
吸氣濕度范圍：0～90%，±0.2%；90～100%，±0.3%
