一、產品介紹

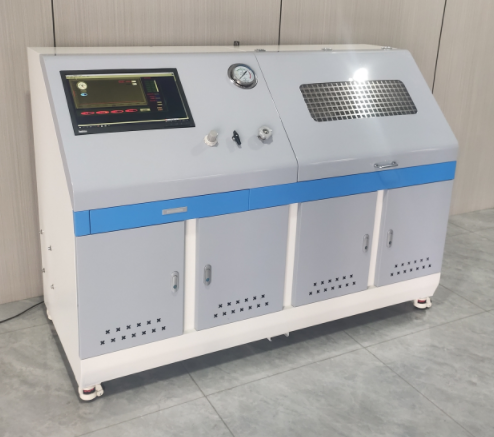

濟南思明特科技有限公司研發的緊急切斷閥扭矩測量儀主要用于緊急切斷閥等產品的扭矩測量。產品配置有自動計算機控制，通過伺服電機實現扭矩測試，并配置有相關的扭矩傳感器采集扭矩值。 通過軟件實現扭矩的實時調節以及采集，實驗完畢后保存excel表格數據。
二、緊急切斷閥扭矩測量儀參數
扭矩量程：50N·m
扭矩測量精度：±0.5%
試驗力準確度：±1%
扭矩最小讀值：0.2N·m
扭角最小讀數值：0.1N·m
角度傳感器分辨率：0.009°
扭轉角測量范圍：0-1000°
扭轉速度：0-720°/min
控制方式：計算機控制，設置參數值
三、緊急切斷閥扭矩測量方法
扭矩試驗應按下列步驟進行:
a) 把管1和管2與切斷閥的進口和出口連接,在距其至少2D的距離上固定管1(見圖10),并保證所有的連接處氣密性;
b) 支撐起管2,保證切斷閥不承受彎曲力矩;
c) 緩慢對管2勻速施加扭矩至表22的規定值,保持時間為10 s,并保證最后10%的扭矩在1 min內施加完畢;
d)移除扭矩，目測切斷閥有無變形,并按規定的試驗方法分別做外部和內部氣密性試驗。
|
