一、產品介紹：
濟南思明特科技有限公司研發的蓋帽斷電爆破測試機主要功能為圓柱形鋰電池蓋帽成品檢測用,主要檢測蓋帽斷電與爆破壓力值；設備采用計算機控制可進行蓋帽斷電的爆破壓力測試。系統通過比例閥控制實驗壓力，保存試驗數據?？蓪⑸w帽成品人工放入定位檢測治具內,按下啟動按鈕,實現自動預壓、高壓裝置自動加壓、斷點后打印當前壓力值、爆破后打印當前爆破值、爆破后自動卸壓；采用高精密流量閥，緩慢加壓,使當前顯示值更精確,其精度可達到0.005MPa的壓力誤差,高壓裝置為增壓泵輸出。
 電池蓋帽 測試臺
二、技術參數
項目設備名稱 |
蓋帽斷電爆破測試機 |
產品范圍 |
蓋帽電爆破測試機 |
控制方式 |
計算機控制 |
電源 |
AC220V \ 50HZ |
功率 |
1.5KW |
氣源 |
3MPa（驅動空氣壓力0.5MPa壓力） |
測試精度 |
0.005MPa |
控制精度 |
1% |

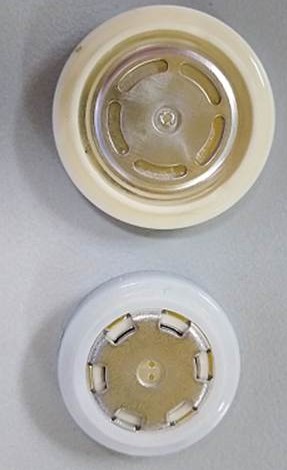

三、電池蓋帽作用
提供電池封閉功能
提供安全閥門的作用
起正極導電端子的作用
頂蓋作用
電池蓋帽的組成部件
排除高壓氣體，起著安全閥門的作用
底蓋的作用
型號選擇
爆破試驗機型號選擇
| 設備型號 |
壓力范圍MPa |
測試試驗介質 |
壓力控制方式 |
| SUP_BPXT_3 |
3 |
空氣 |
手動、自動 |
非金屬復合管管材爆破試驗機主要用于非金屬符合管材的耐壓爆破試驗。本試驗機實現計算機控制功能，滿足自由設定功能，充液排氣時間、保壓時間、試驗壓力，試驗過程中 設定單段保壓測試，也可以保壓或測泄漏后直接爆破，升壓速度能保持恒定，可實現無級調節，升壓速度可設定；保證測試時的精度。
baoposhiyanji-q
爆破壓力測試臺用來驗證經過焊接后的連接效果。本試驗臺從設計原理和零部件選擇上保證了系統的穩定可靠運行。根據爆破試驗特點采用適當?shù)耐鈿けＷo(hù)，觀察窗玻璃采用防爆玻璃。
管材靜液壓試驗機用于塑料管、pe、pv、pc管材等產品的耐靜液壓試驗。產品配置有恒溫水槽可以用于管材的靜液壓試驗，并配置有相應的A型夾具，用于產品的兩端密封。并配置有自動控制壓力裝置用于壓力的自動控制。
水冷板爆破試驗機用于水冷板的耐壓爆破試驗，所有試驗過程采用PLC自動控制,能夠顯示壓力-時間曲線、保壓時間、爆破壓力值,并具有自動記錄壓力-時間曲線。
|
