一、產品介紹

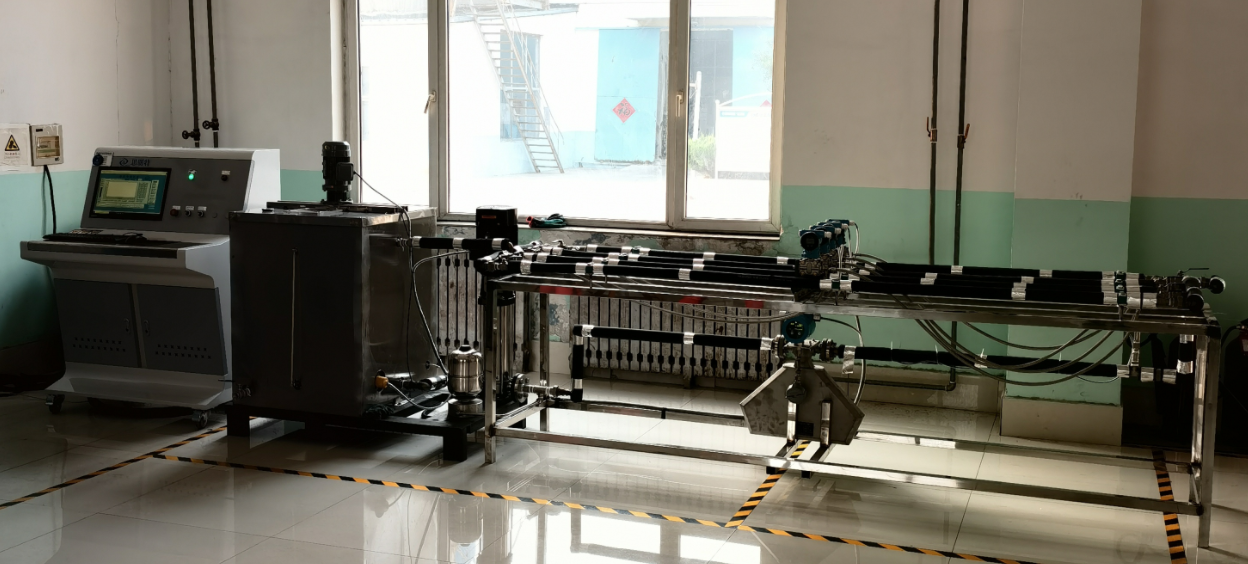

濟南思明特科技有限公司研發的管路摩阻測試裝置用于測量流體在管道中流動時摩擦阻力損失，，廣泛應用于石油、化工、水利等領域。該系統包括計算機、打印機、相關電路轉換系統、模塊、采集板卡，以及相關的操作軟件組成。可實時采集測試回路壓力測量、壓差測量、循環流量測量、溫度等參數，并進行數據處理，自動計算出壓力降、摩阻梯度、剪切速率、剪切應力等參數。
二、管路摩阻測試裝置特點
高精度測量
采用高精度差壓變送器、壓力傳感器、電子流量計等設備，配合精密控溫系統（控制精度±1℃），確保測試結果的精確性與可靠性。
安全保障機制
配備超溫超壓報警及停機裝置，在異常情況下自動切斷試驗，保障設備與人員安全。
管路設計優化
測試管路采用內外拋光處理，配備油浴夾套層與柔性保溫套，流體部分使用脈沖平衡器穩定流速，減少外界干擾。
三、管路摩阻測試裝置參數
- 供液系統
系統主要為攪拌容器提供測試液體，液體動力驅替泵及相關閥門、管路組成。
（1）攪拌容器耐磕碰、耐腐蝕材質，容積100L；
（2）液體動力驅替泵流量范圍：100L/h，出口壓力：2MPa；攪拌速率：10-1000rpm可調；
（3）閥門及相關管閥件耐壓2MPa，材料316L不銹鋼。
2、管路模擬測試系統
系統主要由測試管路
（1）8mm回路，長度400cm,量程：2000KPa，精度：0.1％
（2）10mm回路，長度400cm,量程：500KPa，精度：0.1％
（3）14mm回路，長度400cm,量程：100KPa，精度：0.1％
（4）閥門及相關管閥件耐壓2MPa，材料316L不銹鋼
3、壓力流量測量系統
（1）壓力變送器（接觸液體部分材質：316L）：量程2MPa，精度0.1％F.S； （2）差壓變送器（接觸液體部分材質：316L）量程100KPa（500KPa、2000KPa），精度0.1％F.S：
（3）質量流量計（接觸液體部分材質：316L）：量程0-12m³/h，精度1％；
管路采用316L材料，耐腐蝕性強
?4、數據采集處理系統
