閥門流量流阻試驗機
一、產品介紹

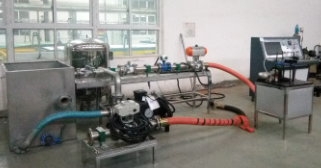

濟南思明特科技有限公司研發的閥門流量流阻試驗機主要用于調節閥、球閥、平衡閥等DN25~DN200口徑閥門的流量系數、流阻系數，由循環水箱、動力系統、穩壓容器、測試管路、數據采集系統和自動控制系統等組成，通過控制臺實現集中控制，流量調節遠程控制，設備均通過控制柜上的觸摸微機或計算機進行操作。
二、閥門流量流阻試驗機特點
測試軟件功能強大，操作簡便，提高了閥門流量流阻測試效率和自動化水平。
系統能夠自動控制閥前的壓力、壓差和流量，運用合理的流程降低水的紊流對測試產生的影響。
設有液壓自動卸荷系統，使用時，高壓狀態與卸荷狀態自動切換，有效降低了油溫，延長了設備使用壽命，節能降耗。
三、閥門流量流阻試驗機參數
閥門口徑范圍：DN25～DN200
工作溫度：常溫
檢定介質：潔凈水，循環使用
工作壓力：0.1～0.5MPa 傳感器精度：0.5%
壓差測量范圍：0-100kpa 、 0-500kpa 傳感器精度： 0.5%
試驗流量：0-470 m³/h 傳感器精度：0.5%，系統采用變頻控制系統流量
閥門安裝采用氣動夾緊裝置，大閥門伸縮行程 200mm
水箱或水池容積：不小于 30m³
閥門流量流阻試驗機注意事項1：
- 每次啟動離心泵前先檢測水箱是否有水，嚴禁泵內無水空轉。
- 在啟動泵前，應檢查三相動力電是否正常；若缺相，及易燒壞電機；為保證安全，檢查接地是否正常。
- 操作前，必須將水箱內異物清理干凈。
- 在實驗過程中，嚴禁異物掉入循環水槽內，以免被泵吸入泵內損壞泵、堵塞管路和損壞渦輪流量計。
- 嚴禁學生打開控制柜，以免發生觸電。
- 長期不用時，應將槽內水放凈，并用濕軟布擦拭水箱，防止水垢等雜物粘在上面。
liuliangshiyanji-l
其他產品：水冷板流阻試驗機主要用于水冷板的流阻試驗，由高壓泵進行打壓，通過計算機實現壓力控制。輸出試驗報告。廣泛應用于生產工廠、產品質量檢驗所、科研院校等單位對各種消防產品的生產檢驗和開發研究。
|
