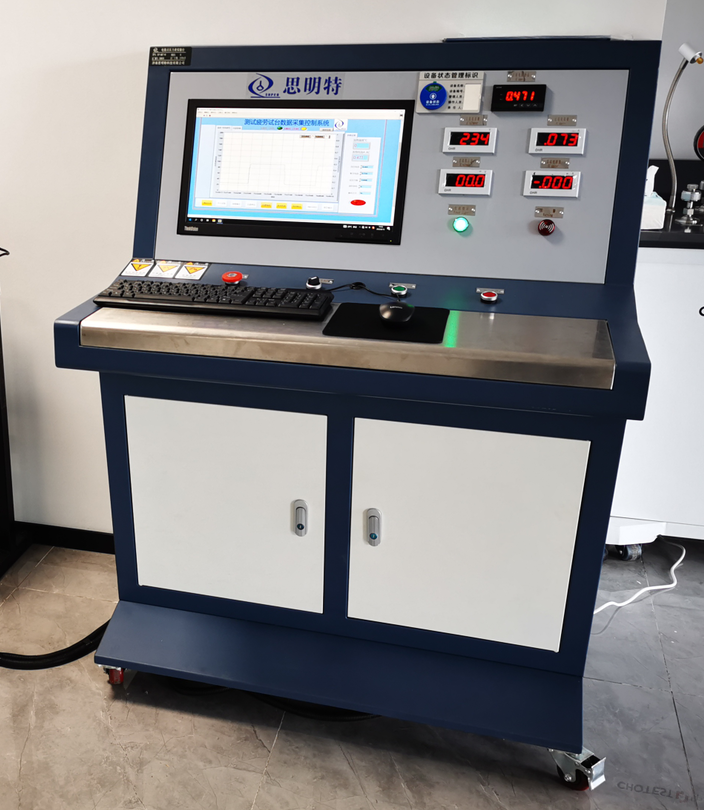

閥類綜合試驗臺

一、產品介紹
濟南思明特科技有限公司研發的閥類綜合試驗臺用于石窯店煤礦各類閥檢測。適用于各類截止閥、安全閥、單向閥、換向閥、壓力表等液壓元件的出廠性能試驗和檢修后的綜合性能測試。

二、閥類綜合試驗臺特點

1）試驗臺為手動試設備，在試驗臺上通過人工操作閥件手柄來完成各接口的充液、保壓和卸壓動作，完成各項檢測。
2） 試驗過程人工操作完成，試驗數據人工讀取、記錄和計算。
3）試驗臺內乳化液介質液控單向閥、壓力表、液壓管路皆為不銹鋼材質，防腐防銹。
4）乳化液箱內設有安裝隔板，將乳化液箱分為回水區和吸液區，回流的乳化液經過沉淀后進入吸液區，再經過吸液口濾網過濾后進入循環系統；同時在乳化液箱和油箱的吸油口應放置磁性裝置，吸附工作介質中的金屬雜質，保證介質清潔度。
5）試驗臺所有被試件接頭應為特殊設計加工，承壓部位壁厚加厚，螺紋加長，保證長時間高壓工作不變形。
6）手動截止閥、壓力表、高壓管路為不銹鋼材質，防腐防銹。
7）試驗接口為DN10規格，壁厚加厚、螺紋加長，滿足高壓性能試驗。
8）試驗臺含變徑接頭一套，閥試驗變徑接頭為DN10插頭變KJ10、KJ13、KJ16、KJ19、KJ25、DN13、DN16、DN19、DN25各一件；壓力表試驗變徑接頭為DN10變M14*1.5內螺紋、M20*1.5內螺紋接頭各一件。

三、閥類綜合試驗臺參數

1）額定/最大壓力： 60/80Mpa
2）電機功率（油泵）： ≥3kW
3）油泵流量： ≥15L/min
4）試驗臺接口： 4個
5）接口規格： DN10
6) 壓力表精度： 1.6級
7) 油介質： 液壓油 ?液介質： 乳化液
8)電源： AC380V±10% (三相五線制)
