一、產品介紹：

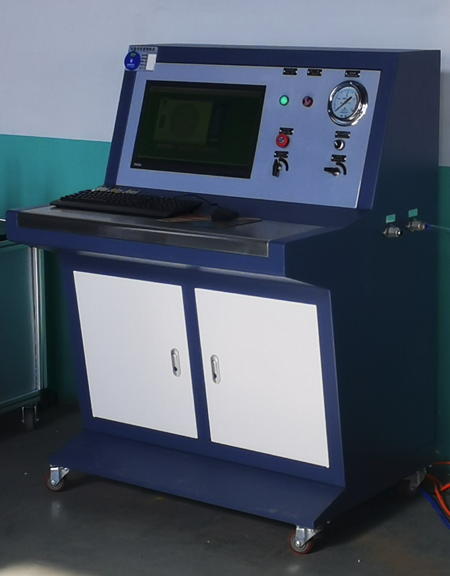

濟南思明特科技有限公司研發的抽取式水嘴抗水壓機械性能試驗機主要用于抽取式水嘴的抗水壓機械性能檢測。計算機控制試驗過程，實時顯示試驗力、試驗力峰值、試驗速度、位移，操作快捷、方便。本試驗機維護方便，輸出接頭易于更換，傳感器、壓力表等元件方便拆裝，便于計量及維護。 試驗機具備多重安全保護措施，如過載保護、液壓系統壓力限制、傳感器故障檢測等，確保試驗過程中設備的安全運行。GB18145-2014 7.6.1
二、抽取式水嘴抗水壓機械性能試驗機參數
試驗壓力：(2.5±0.05)MPa.(0.4±0.02)Mpa
壓力精度：1%
試驗介質：清水
試驗工位：單工位
試驗溫度：室溫
控制方式：計算機控制
三、抽取式水嘴抗水壓機械性能試驗方法
閥芯上游 |
將水嘴按使用狀態安裝在試驗設備上,關閉閥芯,從進水口引人(2.5士0.05)MPa的壓力值,保壓(60士5)s,水嘴閥芯上游任何零部件應無永久性變形。 |
閥芯下游抗水壓機械性能試驗 |
將水嘴按使用狀態安裝在試驗設備上,打開閥芯。對于出水口安裝流量調節器的水嘴，在進水口施加(0.4士0.02)MPa的動壓;對于出水口不帶流量調節器的水嘴,在進水口處施加壓力,施加的壓力應使水嘴的流量達到(0.4士0.04)L/s,保壓(60士5)s,水嘴閥芯下游任何零部件應無永久性變形。 |
